Барьер со стороны грунта
Цельный полиэтиленовый контур отделяет бетон и стыки колец от грунтовой воды.
Герметизация на стадии строительства
Пластиковые футляры
для ЖБИ-колодцев
Наружная оболочка из ПЭ100 защищает новый колодец из ЖБИ-колец со стороны грунта. Подберем диаметр и высоту, изготовим в Омске и организуем доставку по России.
Актуальная цена и наличие указаны в карточке выбранного типоразмера.
ПЭ100 · 4 ммматериал по паспорту
3 диаметра1,21 / 1,73 / 2,25 м
0,6–3,9 мвысота с шагом 0,3 м
МАТЕРИАЛПЭ100лист 4 мм
01футляр ставится до ЖБИ-колец
Полиэтиленовый контур снаружи ЖБИ
Футляр для нового
ЖБИ-колодца
Футляр применяют при новом строительстве колодца или емкости из ЖБИ-колец. Сначала оболочку устанавливают в котлован, затем внутри собирают железобетонную конструкцию.
Защита содержимого колодца
Герметичная оболочка помогает исключить контакт стоков с окружающим грунтом при правильном монтаже.
Подбор под типоразмер
Диаметр и высоту футляра согласуют с ЖБИ-изделиями, глубиной и отметками труб.
Дополнительная комплектация
Расположение вводов и дополнительные элементы комплектации согласуем до изготовления.
36 типовых сочетаний
Подбираем диаметр
и высоту по проекту
Для каждого диаметра доступны двенадцать высот от 0,6 до 3,9 м. Перед покупкой сверим фактические размеры колец и схему колодца.
ТИПОРАЗМЕР 01Ø 1,21 м
Футляр диаметром 1,21 м
Купить Ø 1,21 × 1,8 м↗ТИПОРАЗМЕР 02Ø 1,73 м
Футляр диаметром 1,73 м
Купить Ø 1,73 × 1,8 м↗ТИПОРАЗМЕР 03Ø 2,25 м
Футляр диаметром 2,25 м
Купить Ø 2,25 × 1,8 м↗Важно: цифры обозначают диаметр самого футляра. Совместимость с конкретными ЖБИ-изделиями подтверждаем до изготовления; цена зависит от выбранной высоты и комплектации.

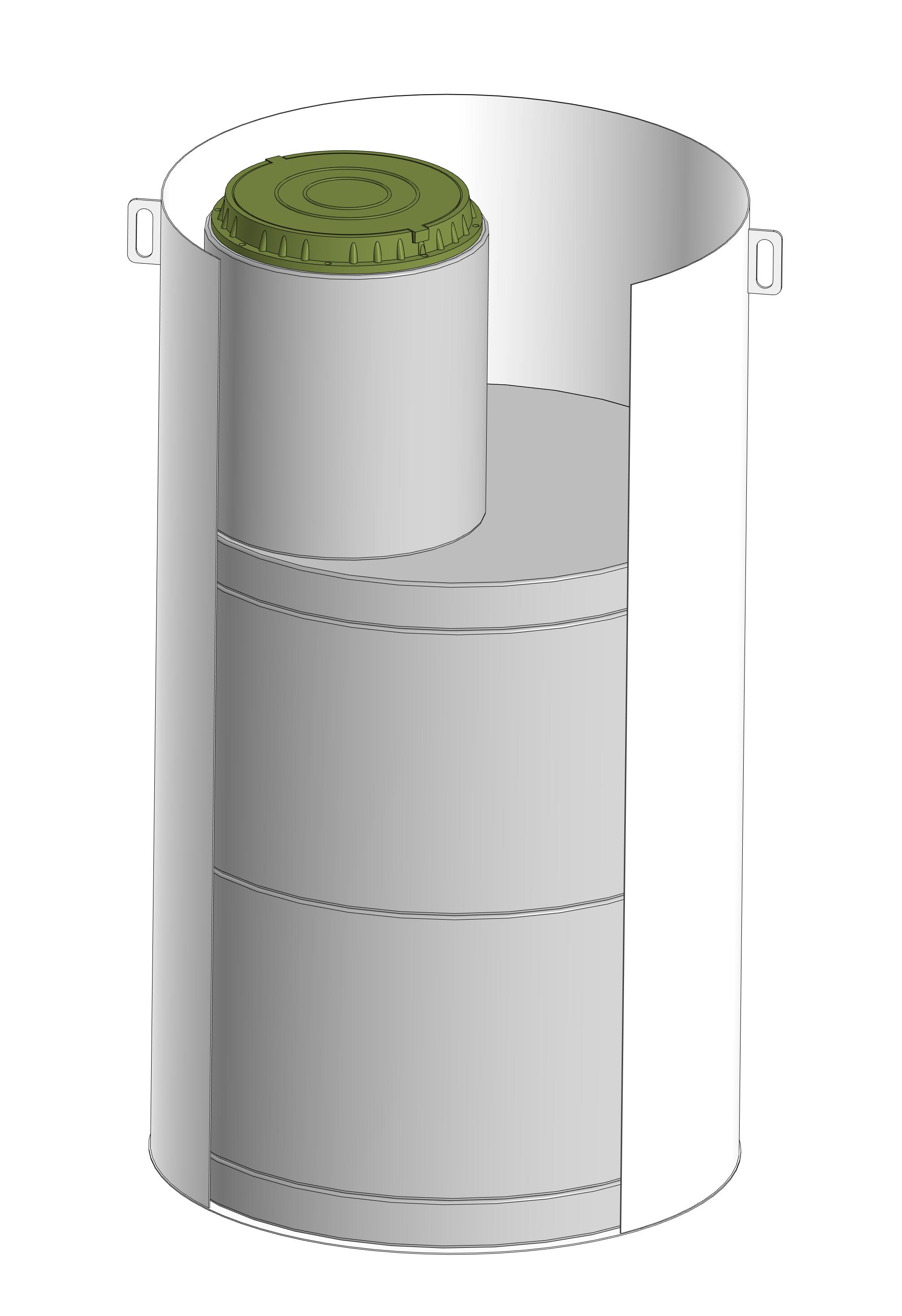

Конструкция по техническому паспорту
ПЭ100 снаружи.
ЖБИ внутри.

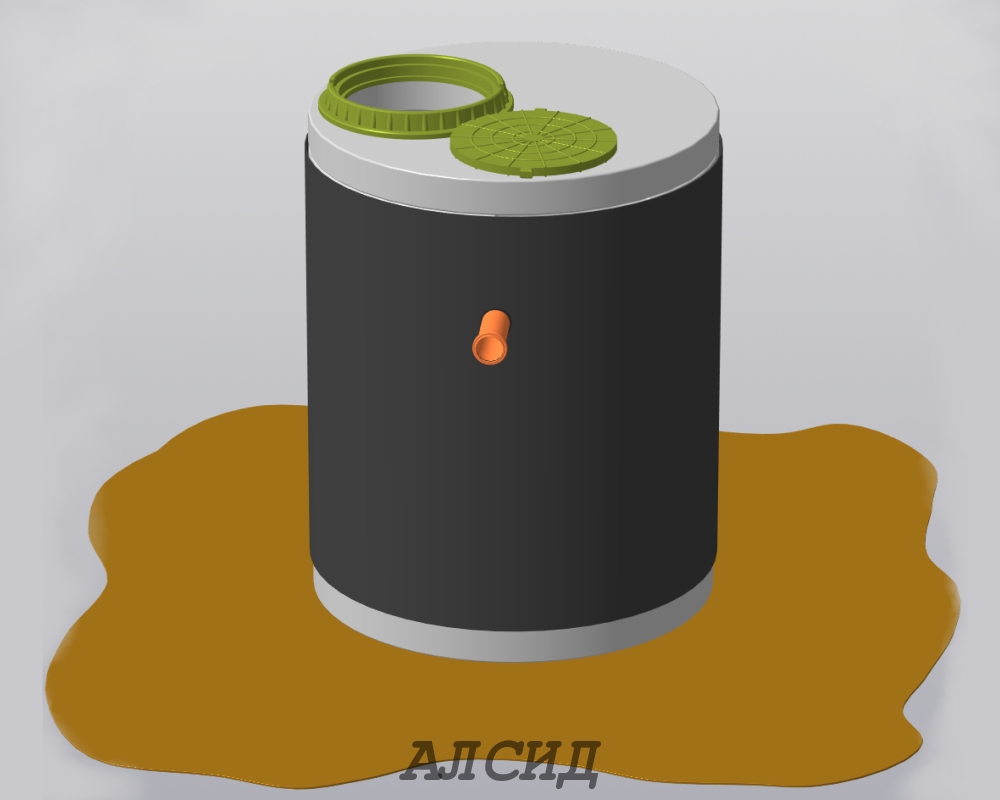

Футляр выполнен в виде цилиндрического сварного стакана из листового полиэтилена толщиной 4 мм. Внутрь последовательно устанавливают плиту днища и кольца соответствующего размера.
Сварной корпус
Дно и стенка образуют единый пластиковый контур.
Монтажные петли
Элементы корпуса помогают безопасно позиционировать изделие.
ЖБИ-основание
Плита днища устанавливается первой, затем монтируют кольца.
Вводы труб
Диаметры и отметки задают по проекту привязки.
Последовательность установки
Процесс монтажа
Параметры основания, водопонижения, техники и обратной засыпки определяют по проекту и паспорту изделия.
- 01
Подготовить котлован
Обеспечить безопасные откосы или крепление стен, водоотведение и подъезд техники.
- 02
Выровнять основание
Дно должно быть горизонтальным, уплотненным, без снега, льда, арматуры и острых камней.
- 03
Установить футляр
Корпус позиционируют строго горизонтально, затем проверяют отсутствие повреждений.
- 04
Собрать ЖБИ и вводы
Внутрь ставят плиту днища и кольца, трубопроводы подключают по проекту привязки.
- 05
Выполнить засыпку
Паспорт предусматривает смесь песка с цементом 5:1 слоями по 20–30 см с уплотнением.
ОБЯЗАТЕЛЬНО ДО МОНТАЖАИзучите технический паспорт и согласуйте решение со специалистом
Открыть паспорт ↗Два видео с монтажа
Монтаж летом
и зимой
Ролики показывают размеры изделия, работу техники и последовательность установки ЖБИ-элементов внутрь футляра.

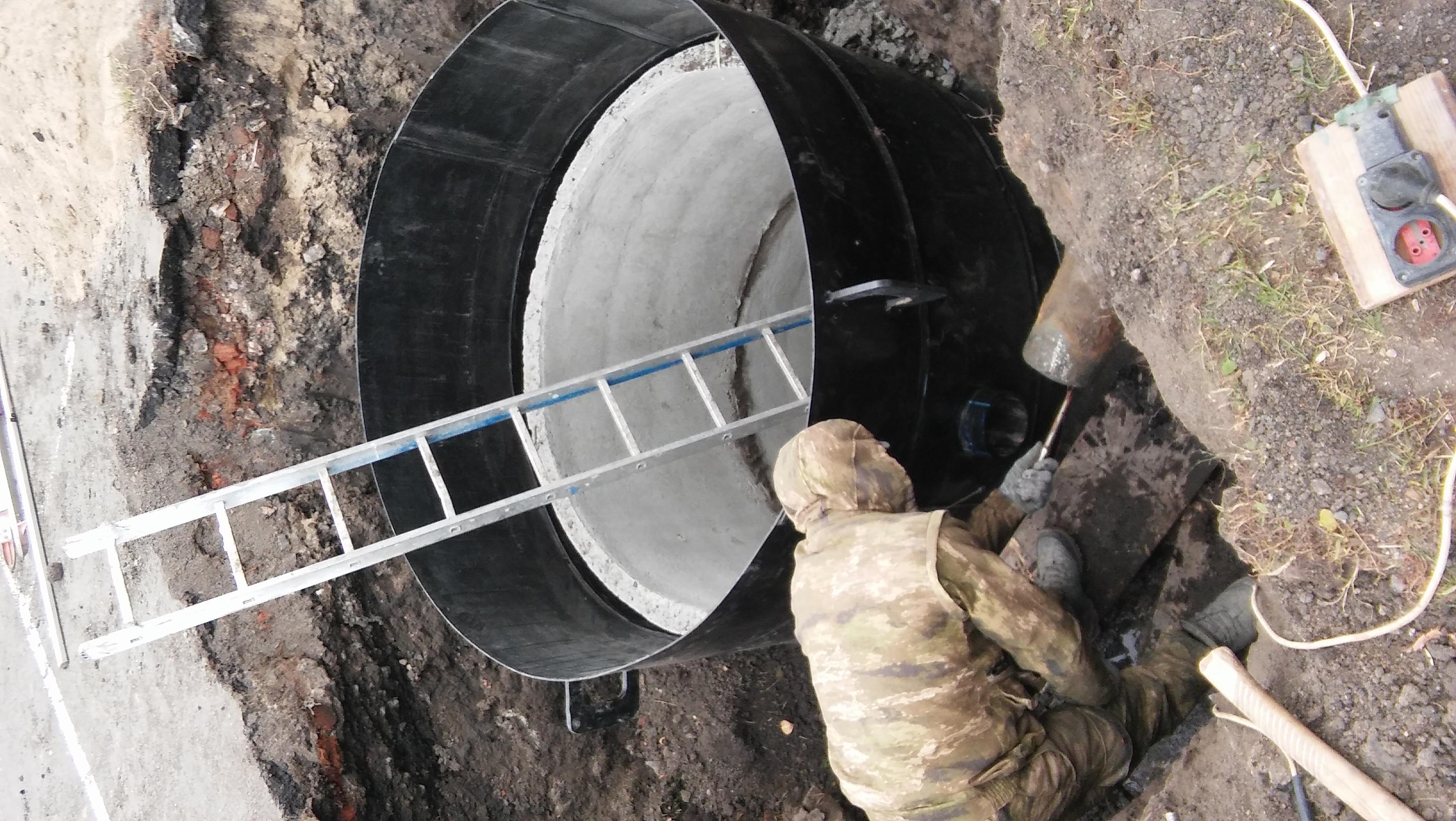

МОНТАЖ НА ОБЪЕКТЕУстановка пластикового футляра и ЖБИ
Подготовка котлована, позиционирование корпуса и сборка элементов колодца.

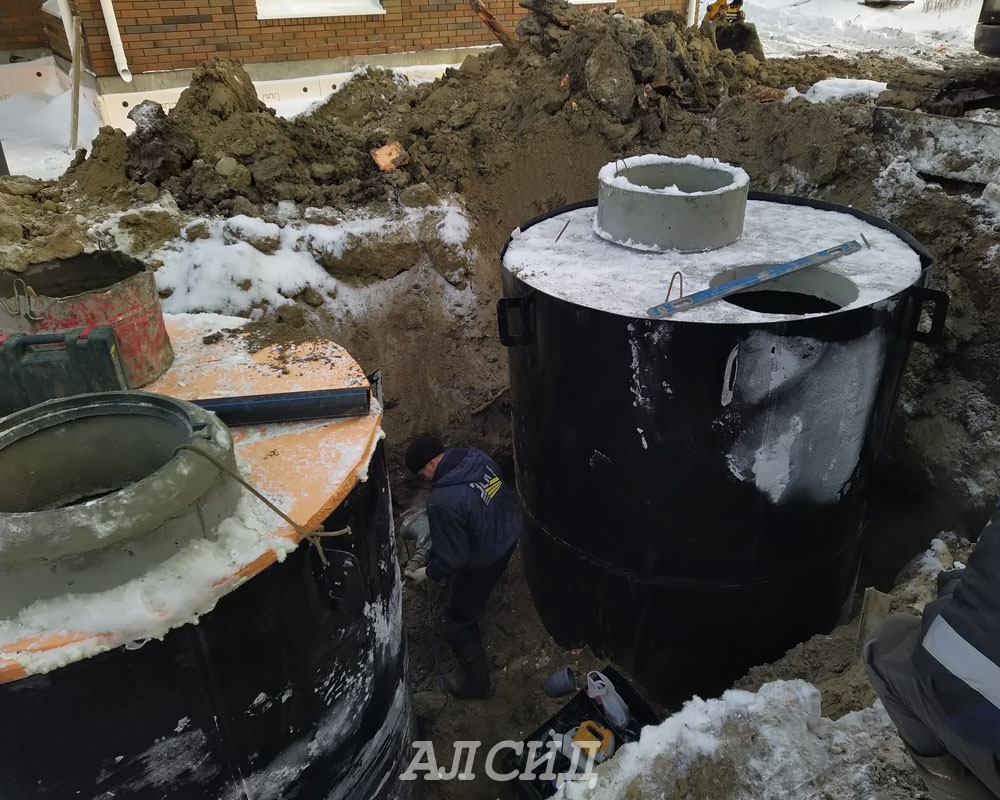

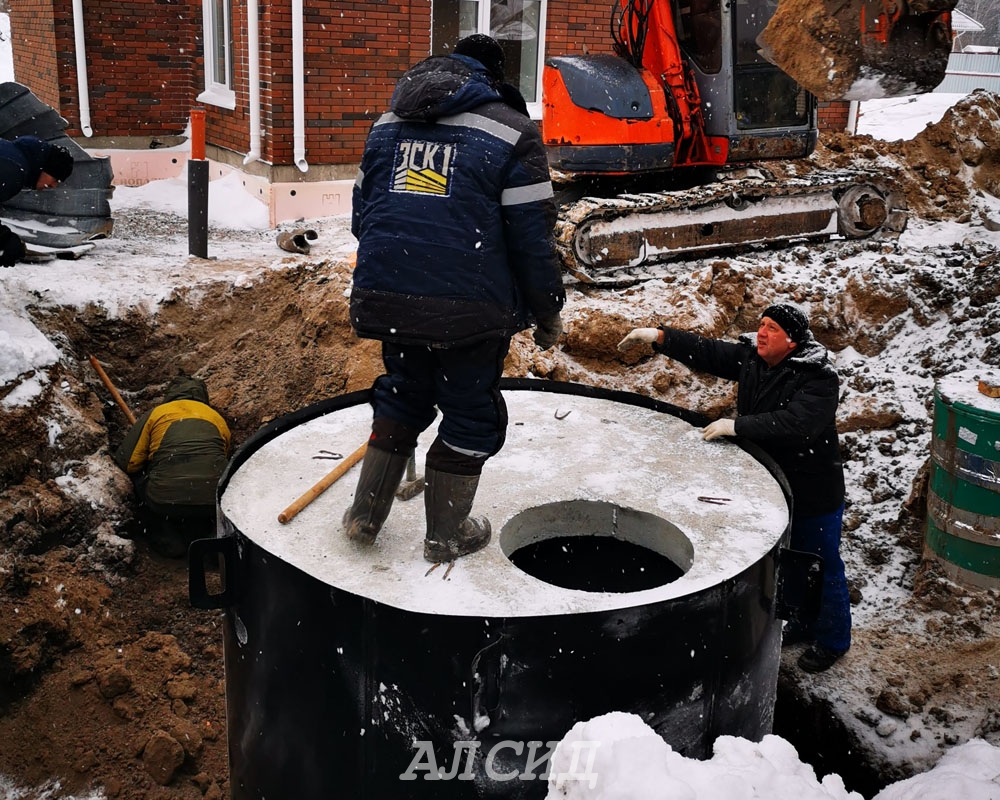

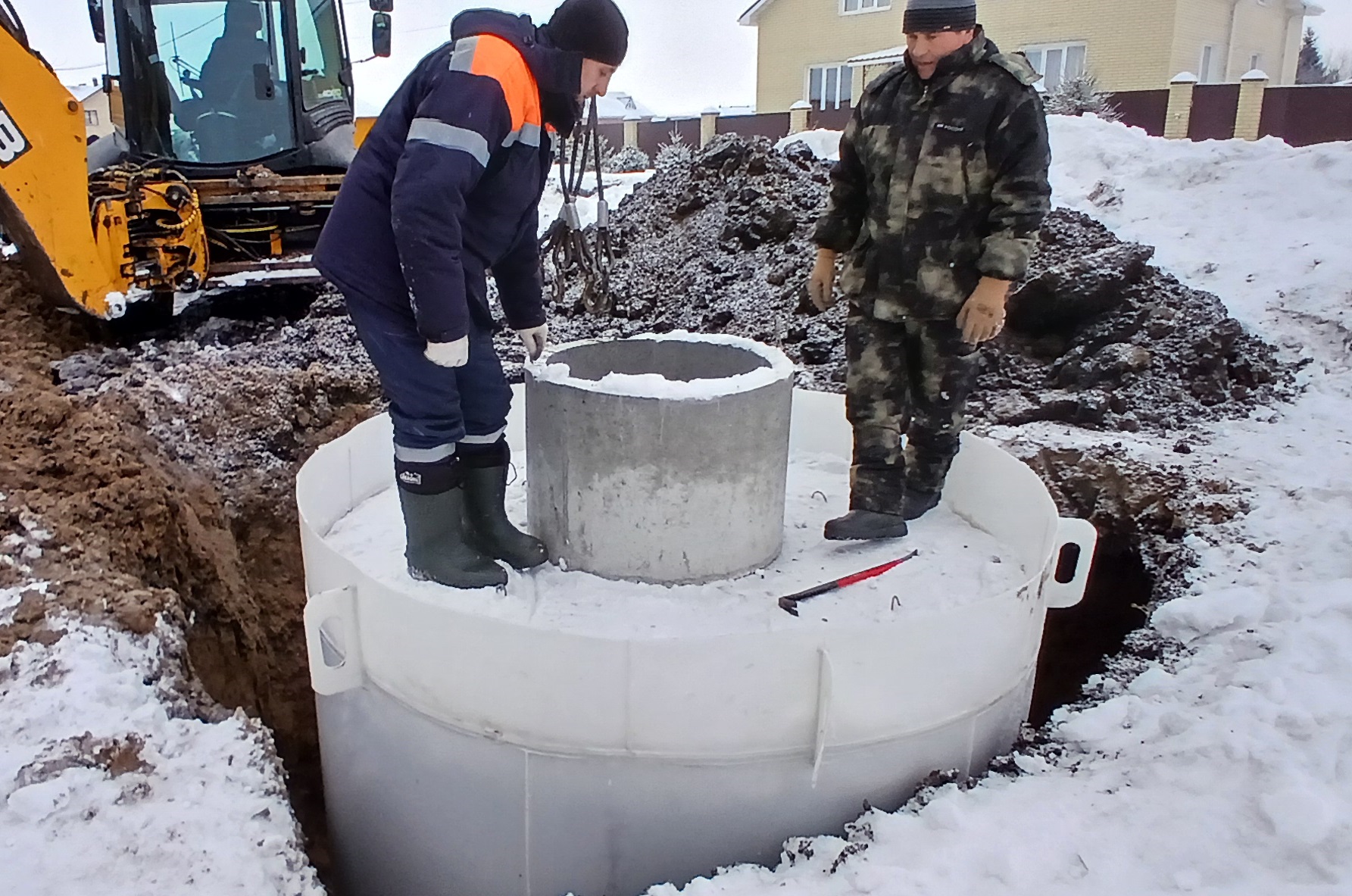

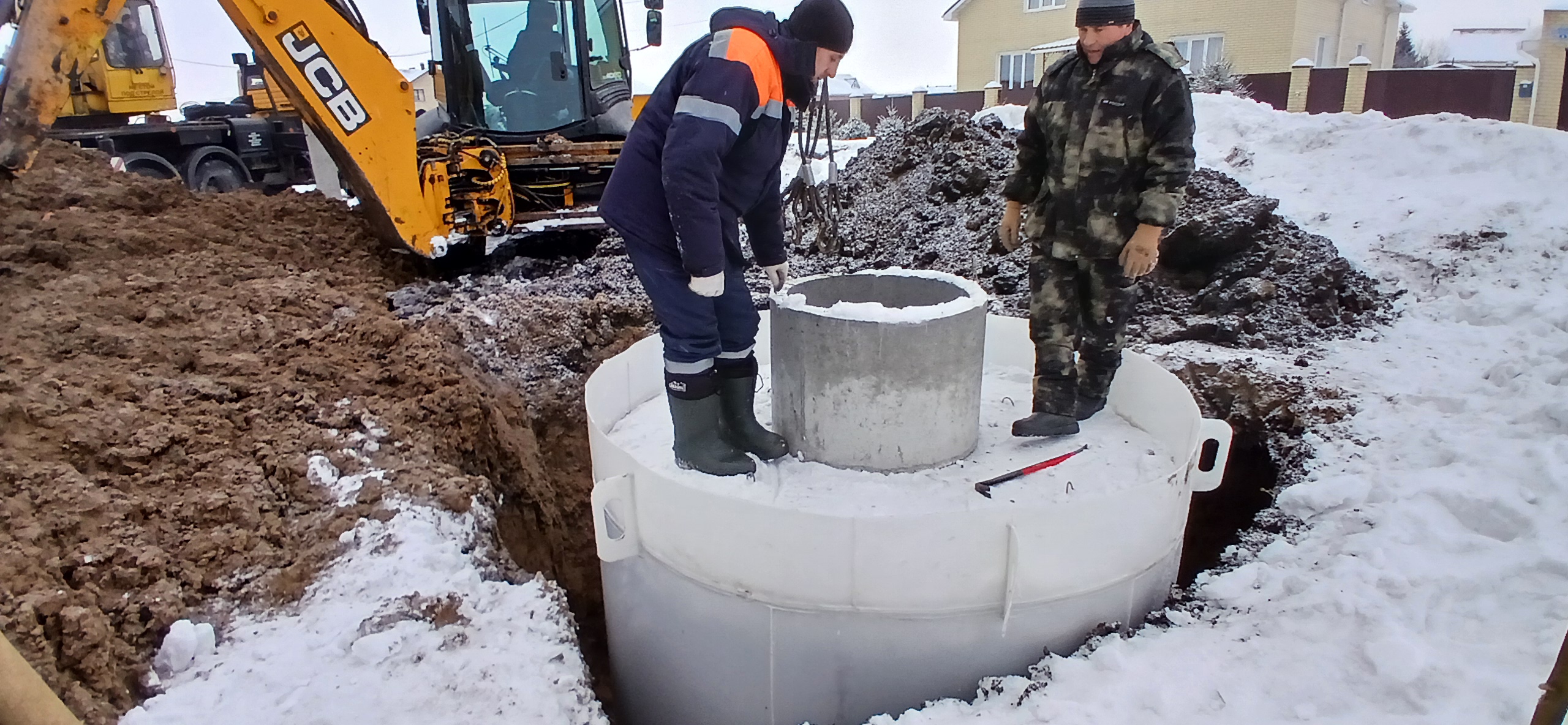

ЗИМНИЕ РАБОТЫМонтаж футляра для ЖБИ в холодный сезон
Работы выполняют с контролем основания, котлована и безопасного доступа техники.
Выбор зависит от стадии работ
Новый колодец
или уже собранный?
Пластиковый футляр
Устанавливается в котлован первым. ЖБИ-кольца собирают внутри наружной полиэтиленовой оболочки.
Подобрать футляр →Вкладыш в ЖБИ-колодец
Опускается внутрь существующих колец и формирует новый герметичный контур без демонтажа ЖБИ.
Смотреть вкладыши →Производство, доставка и монтаж

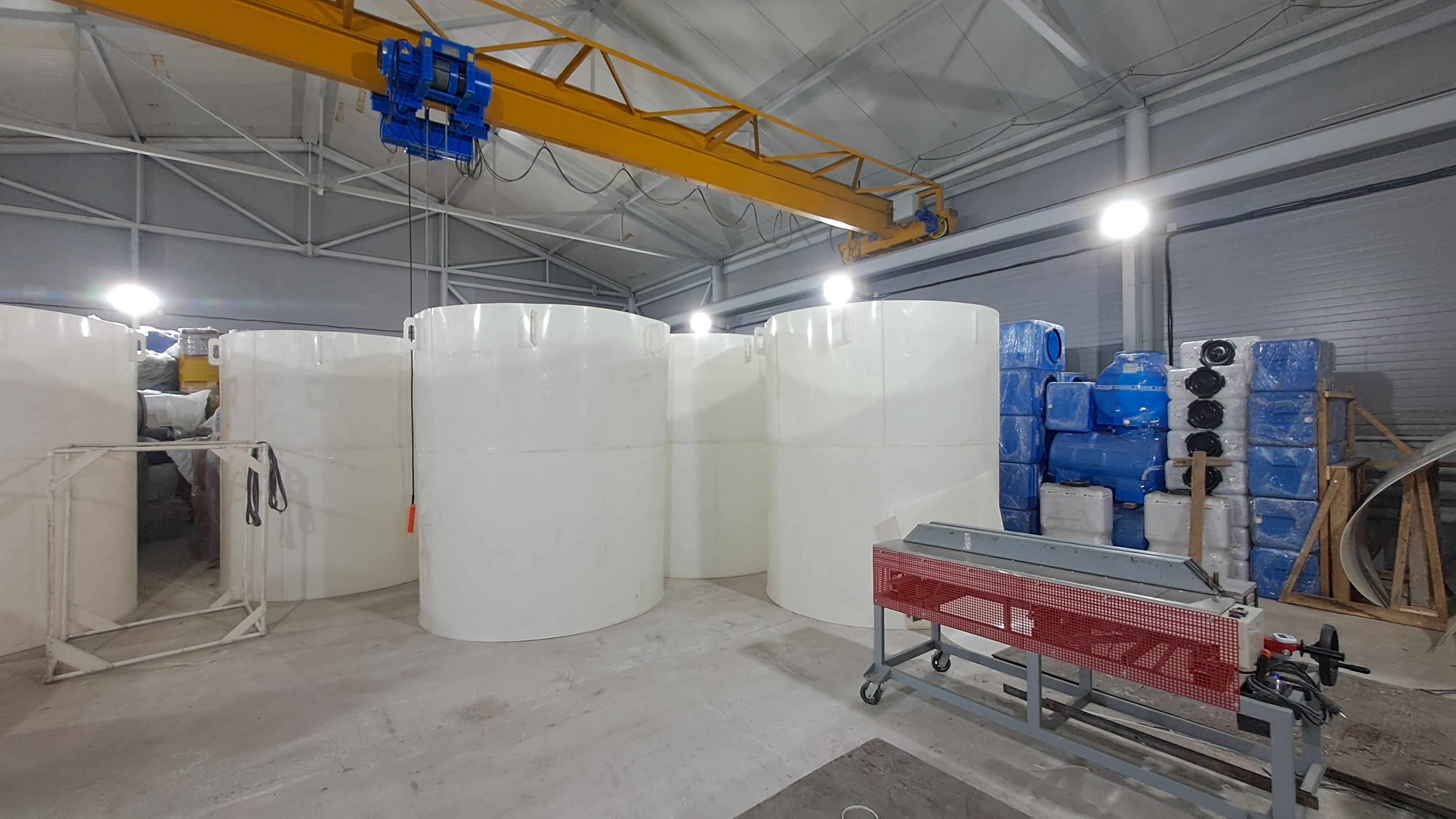

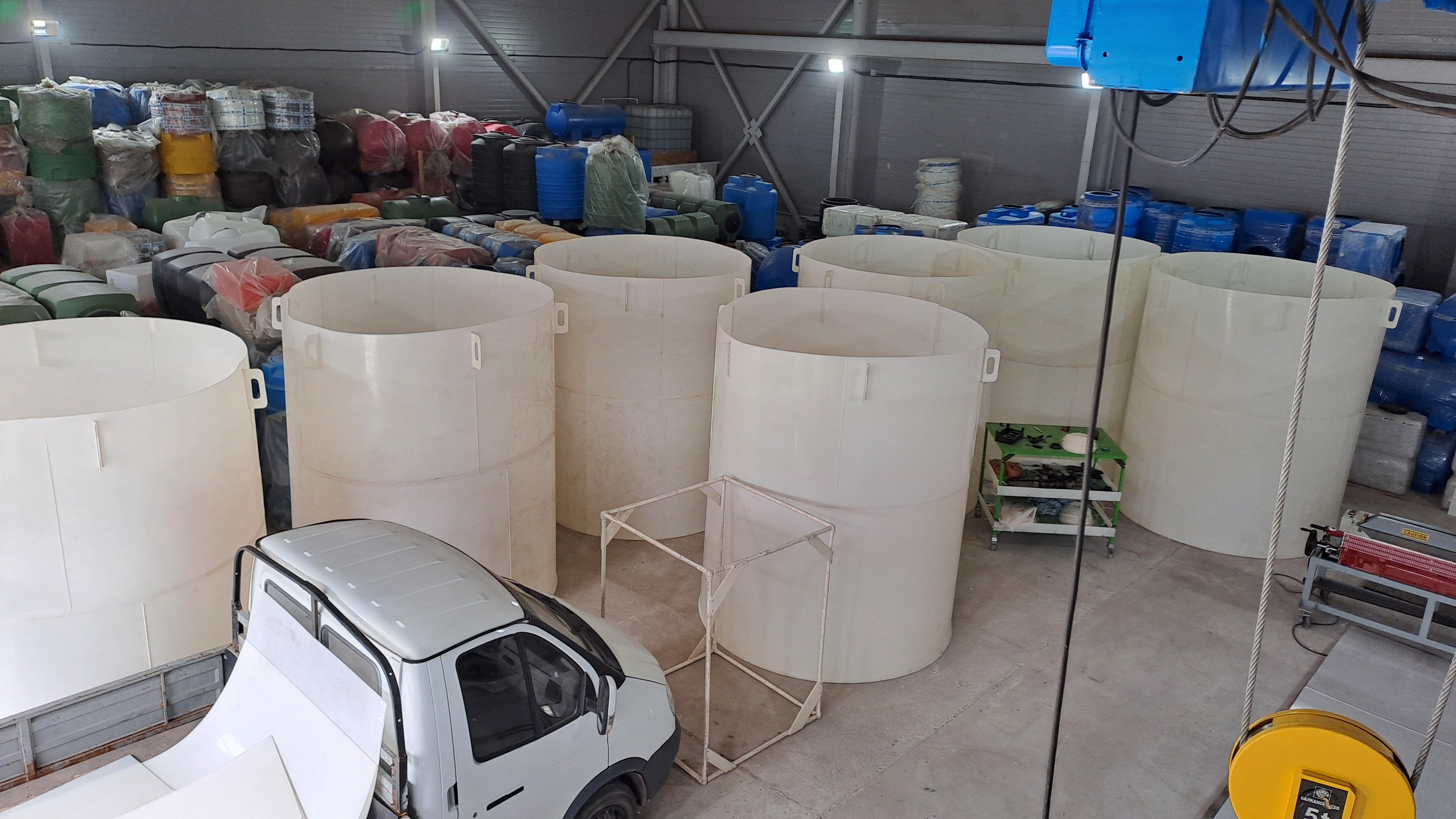

Фото из цеха
и с объектов

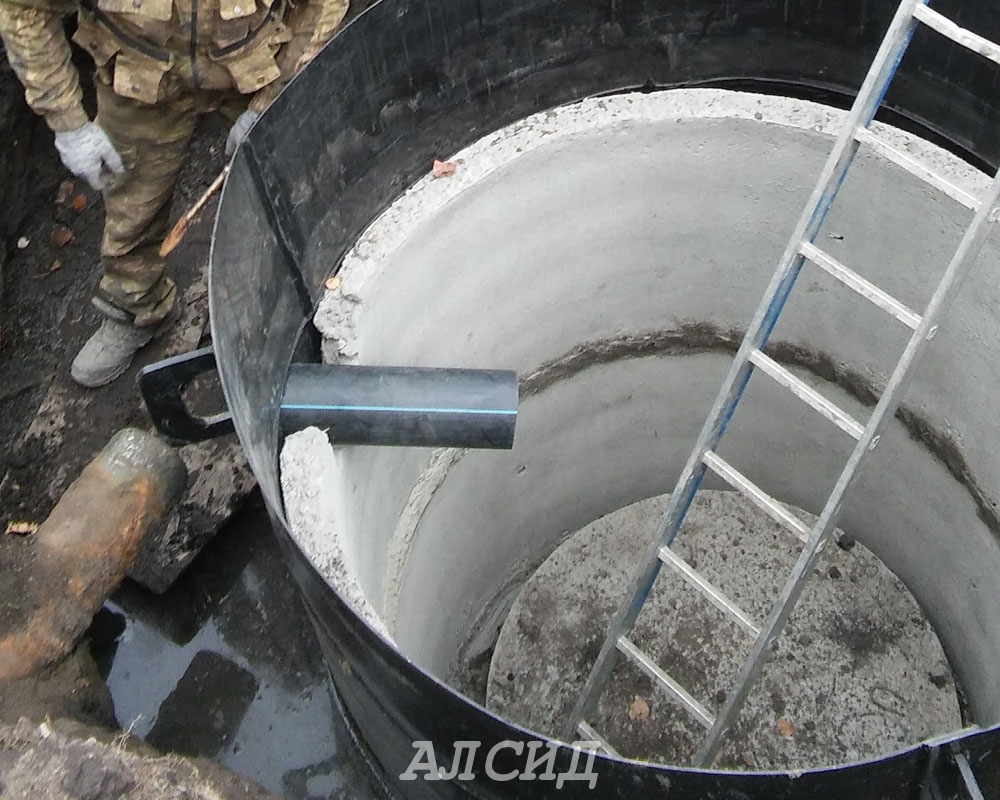

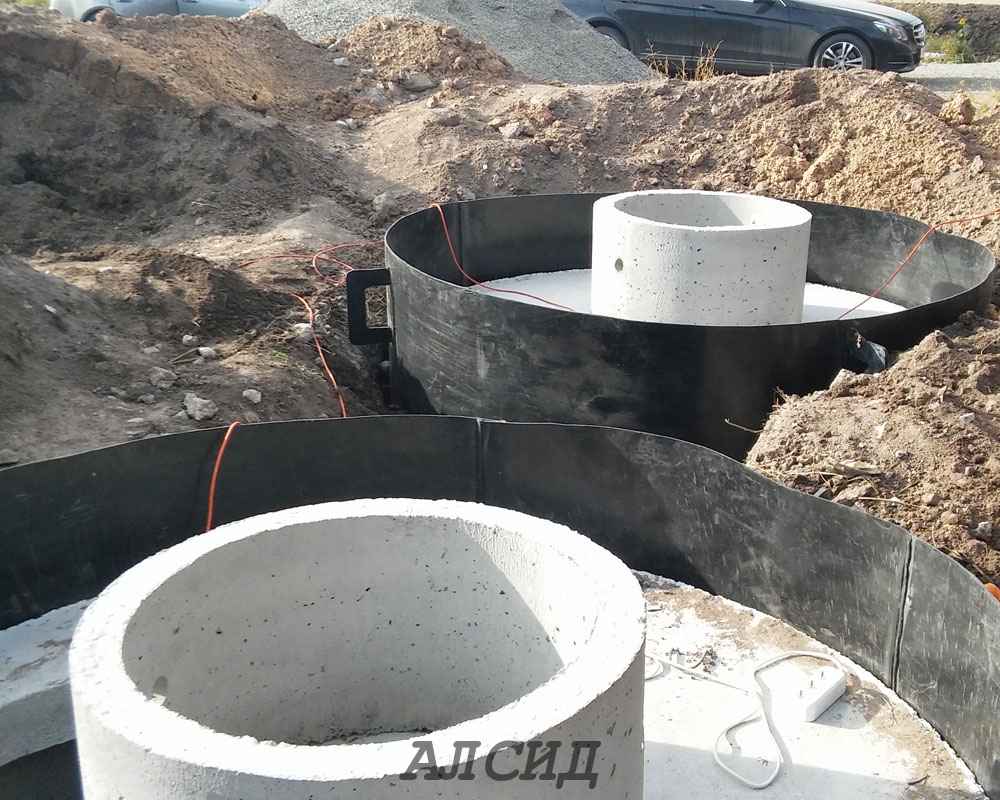

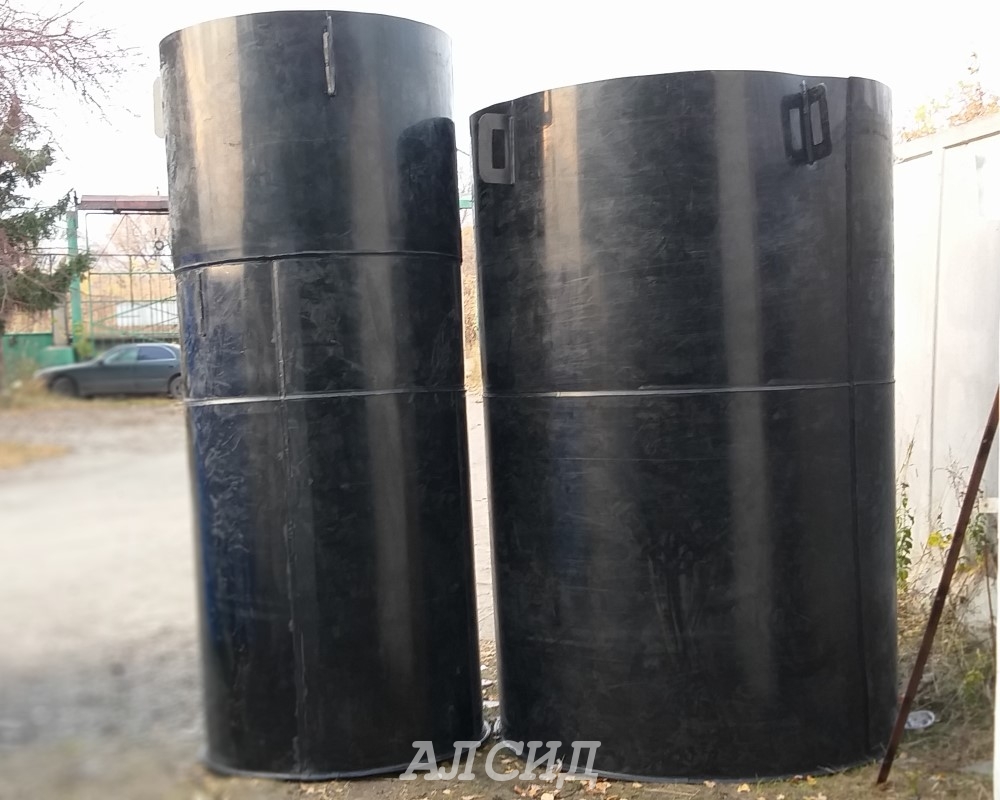

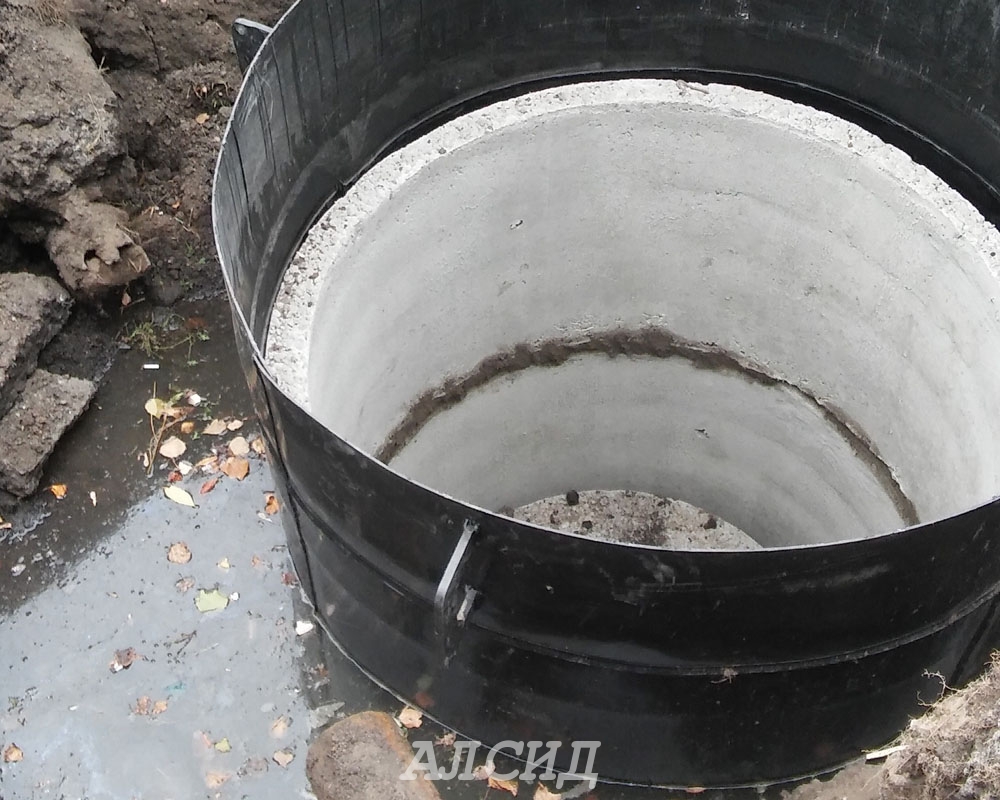

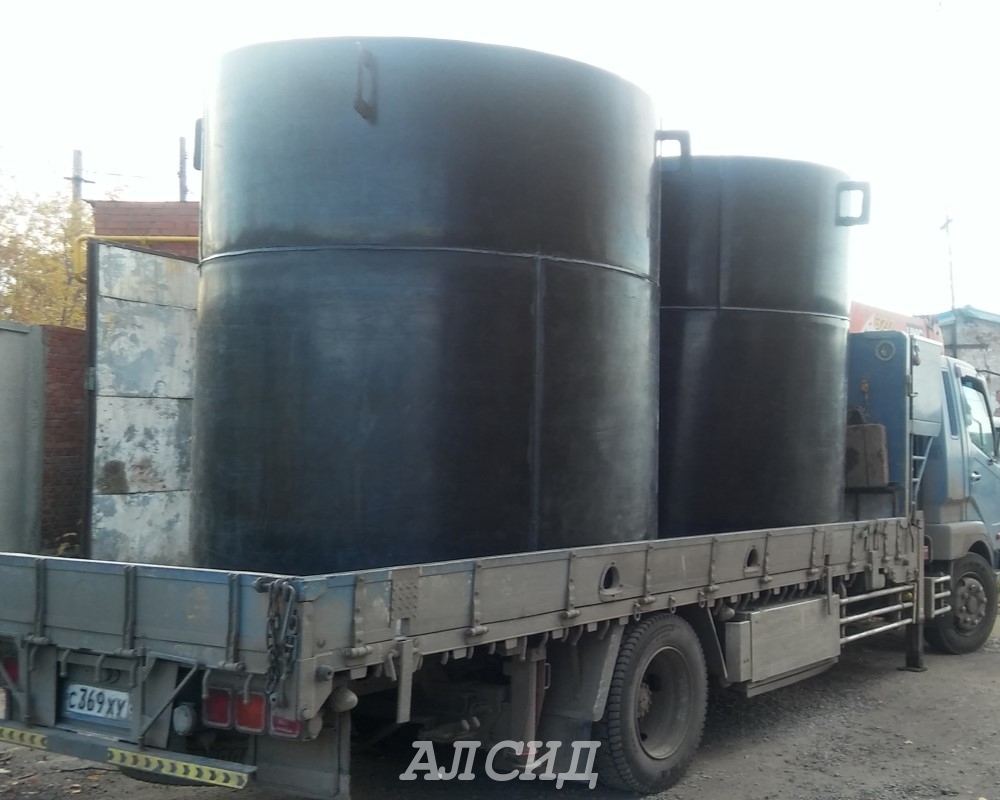

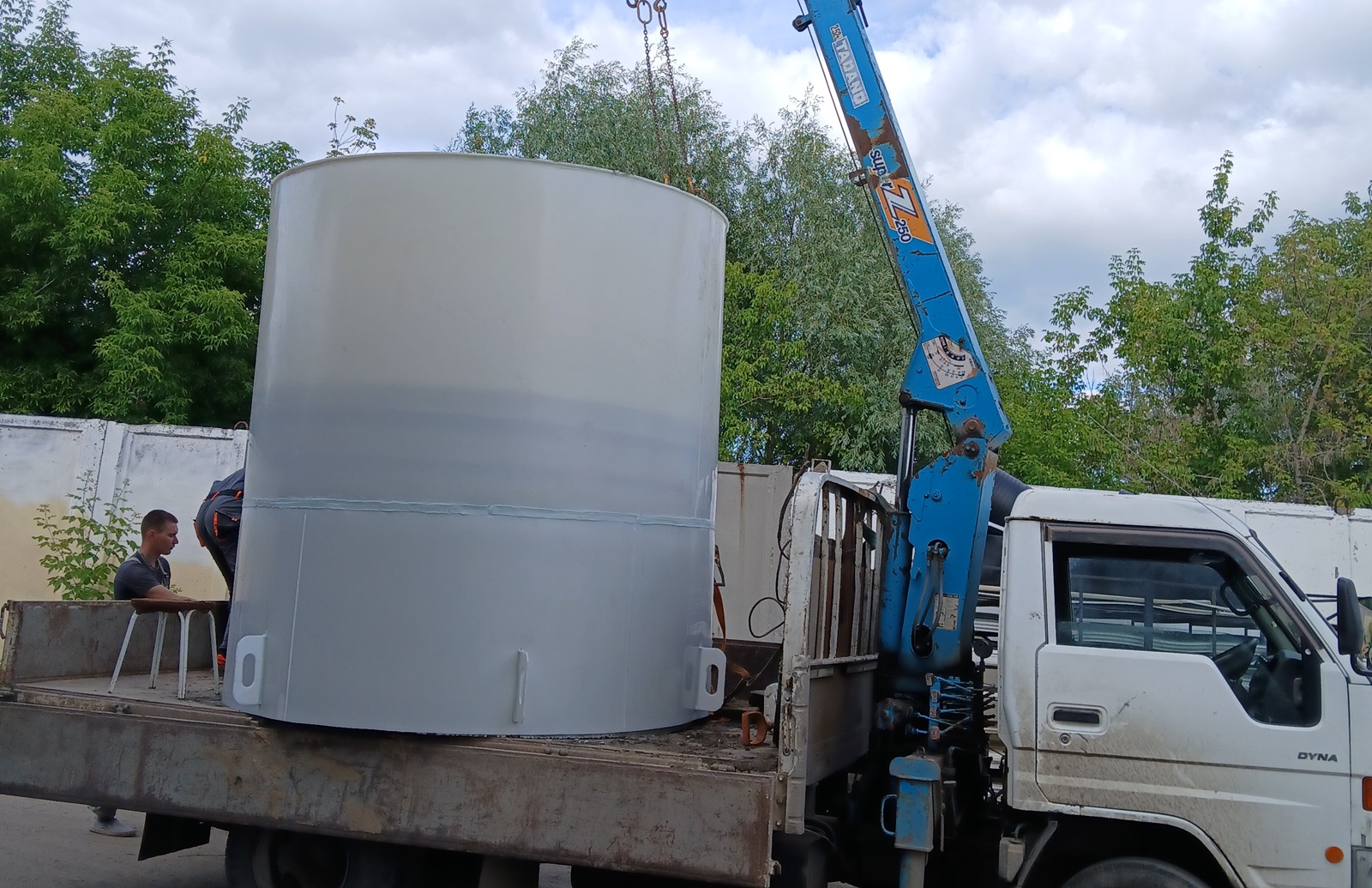

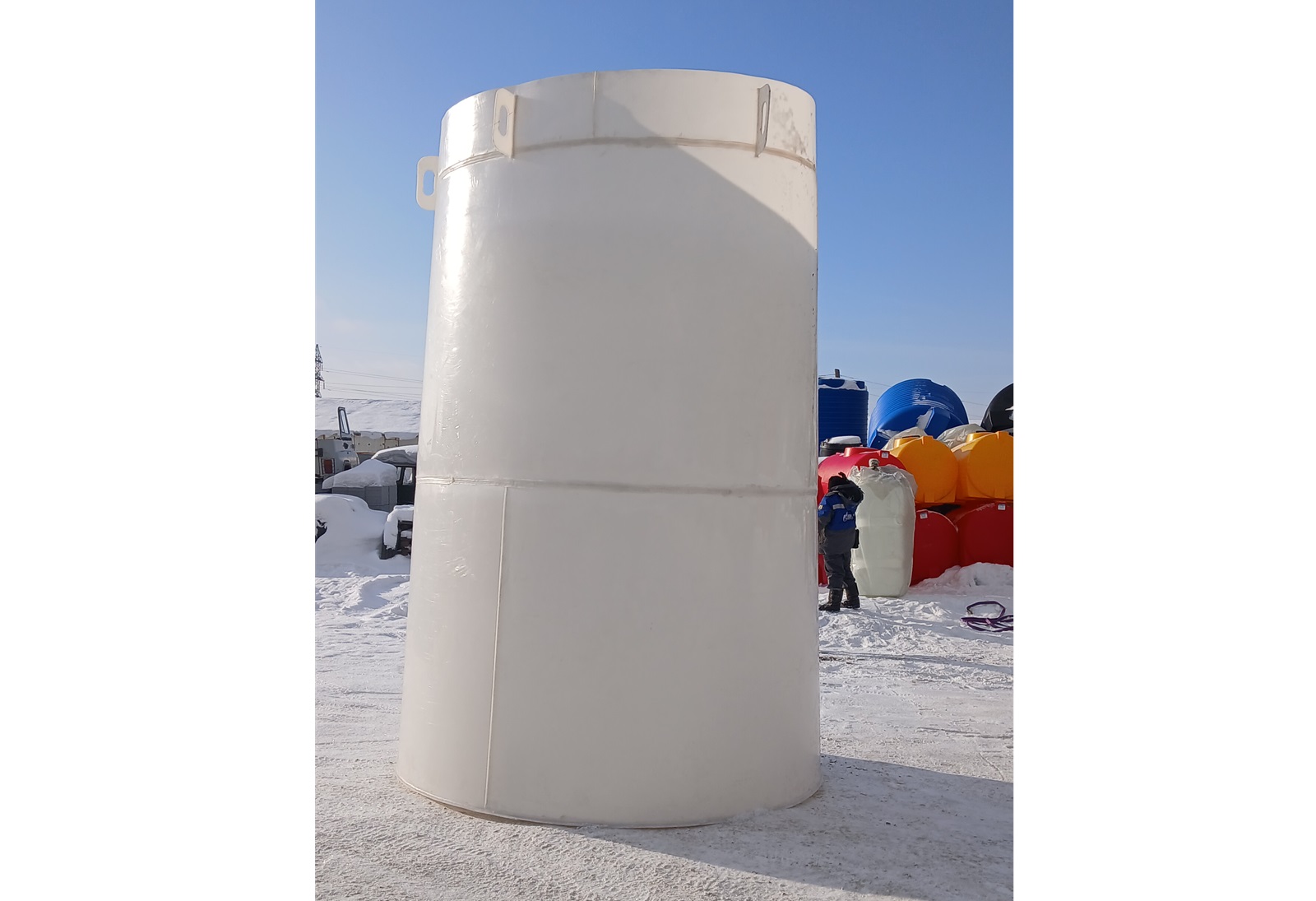

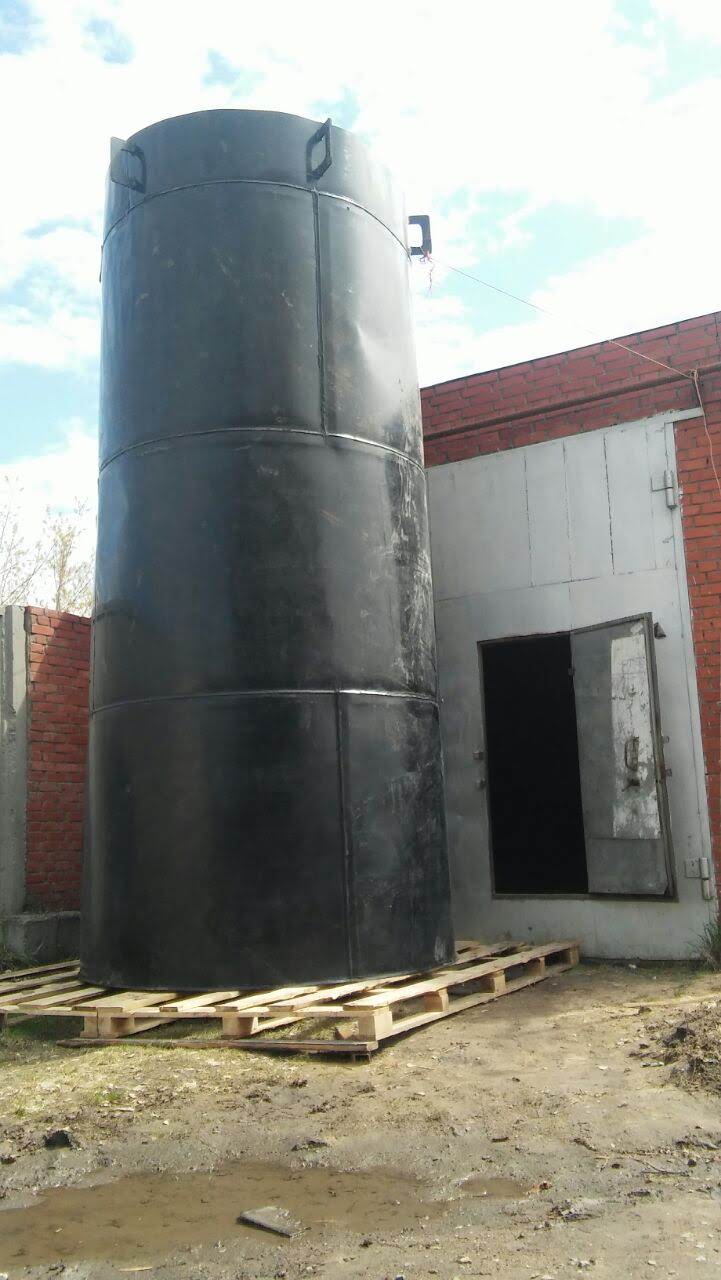

На фотографиях видны типоразмеры футляров, погрузка, вводы труб и сборка колодцев в котлованах.
Документы и логистика
Изготовим в Омске.
Отправим по России.
До заказа согласуем диаметр, высоту, ЖБИ-элементы, отметки труб и адрес доставки. Срок изготовления определяем после согласования конструкции и комплектации. Стоимость перевозки зависит от габаритов изделия и условий подъезда на объект.
Начнем с пяти параметров
Пришлите схему.
Подберем футляр.
Укажите ЖБИ-изделия, общую глубину, отметки и диаметры труб, уровень грунтовых вод и город доставки. Если типоразмер уже известен, укажите его в форме.
- диаметр и высота футляра
- тип и количество ЖБИ-колец
- плита днища и верхняя плита
- вводы труб и их отметки
- адрес и условия подъезда
Отвечаем до заказа
Частые вопросы
Если проект еще не готов, пришлите фото места, предполагаемую глубину и тип колец. По этим данным определим, что потребуется для расчета.
Чем пластиковый футляр отличается от вкладыша в ЖБИ-колодец?
Футляр устанавливают в котлован до монтажа ЖБИ-колец: бетонные элементы размещают внутри пластиковой оболочки. Вкладыш опускают внутрь уже собранного колодца, когда наружный футляр установить невозможно.
Какие размеры пластиковых футляров выпускает АЛСИД?
В прайс-листе указаны диаметры 1,21, 1,73 и 2,25 м. Для каждого диаметра предусмотрены высоты от 0,6 до 3,9 м с шагом 0,3 м. Перед заказом размеры сверяют с ЖБИ-изделиями и проектом колодца.
Из какого материала изготовлен футляр?
Технический паспорт АЛСИД указывает листовой полиэтилен ПЭ100 толщиной 4 мм. Корпус выполнен в виде сварного цилиндрического стакана, внутрь которого устанавливают ЖБИ-изделия соответствующих размеров.
Как монтируют футляр для ЖБИ-колец?
По паспорту готовят ровное горизонтальное основание, устанавливают футляр, затем размещают внутри плиту днища и ЖБИ-кольца, подключают трубопроводы и выполняют послойную обратную засыпку. Монтаж должна вести специализированная бригада по проекту и технической документации.
Как подключают канализационную трубу?
Трубопровод подключают по проекту привязки колодца. Расположение вводов, их диаметры и дополнительные элементы комплектации согласуют до изготовления.
Можно ли устанавливать футляр зимой?
Зимние работы возможны при соблюдении проекта и требований паспорта. На основании котлована не должно быть снега, льда или промерзшего грунта; требуется водоотведение, горизонтальность основания и безопасная работа грузоподъемной техники.
Где узнать цену и заказать доставку?
Актуальная цена и наличие указаны в карточке выбранного типоразмера в интернет-магазине АЛСИД. Футляры производят в Омске, а доставку по России рассчитывают по диаметру, высоте и адресу объекта.
