Барьер для воды и стоков
Полиэтиленовая оболочка отделяет содержимое колодца от пористого бетона, стыков колец и окружающего грунта.

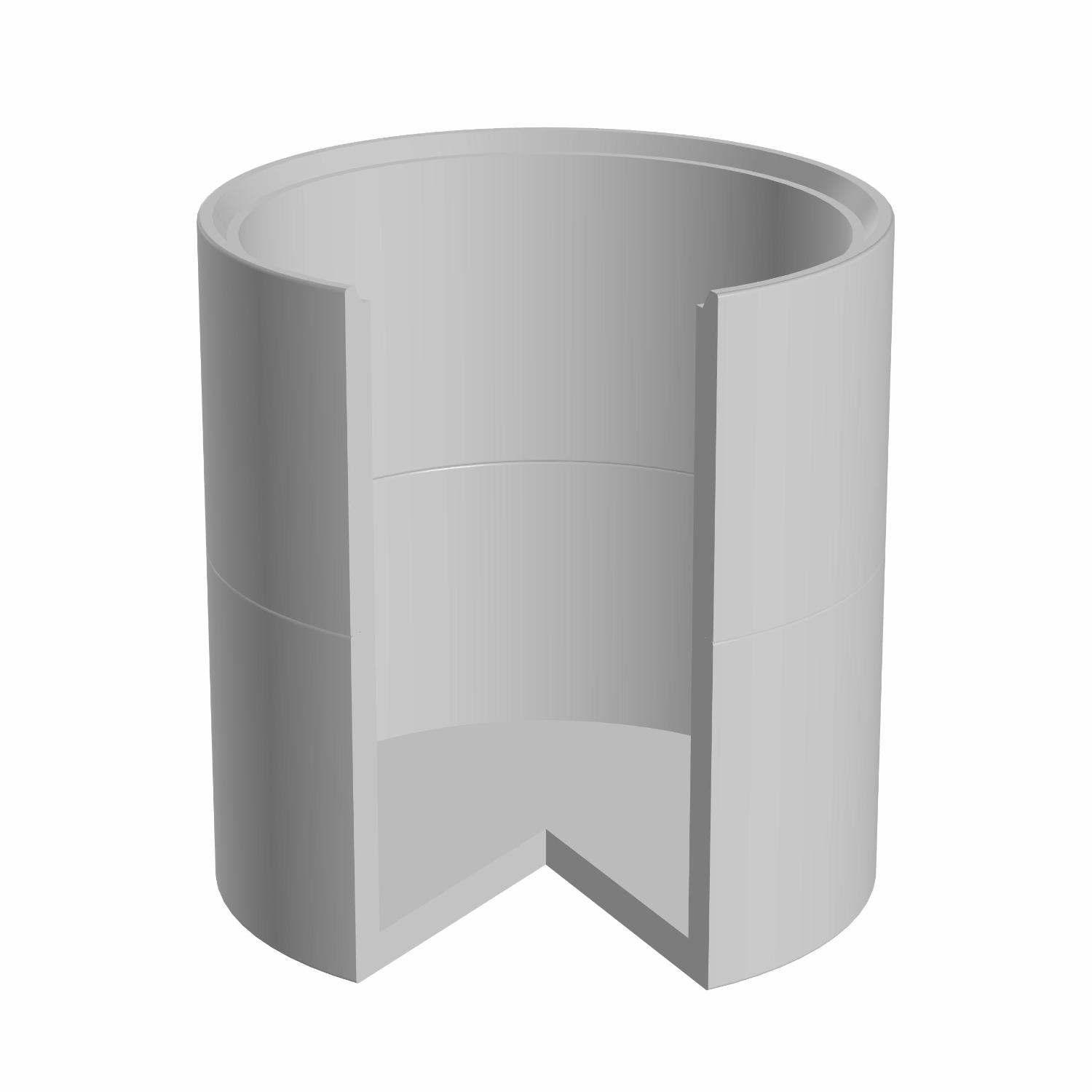

Санация без демонтажа колец
Полиэтиленовый вкладыш
в ЖБИ-колодец
Герметичная внутренняя оболочка для уже собранного колодца. Подберем диаметр и высоту по кольцам, расположению труб и условиям объекта.
0,9 / 1,4 / 1,9 мтиповые диаметры
0,9–5 млинейка высот
Омск → Россияпроизводство и доставка
ДЛЯ КОЛЕЦØ 1–2 мпо типоразмеру
ПЭгерметичный сварной корпус
ЖБИ-колодец сохраняется
Герметичный контур
внутри готовых колец
Вкладыш формирует внутри ЖБИ-колодца отдельную полиэтиленовую оболочку. Его устанавливают, когда существующую конструкцию нужно герметизировать без разборки колец.

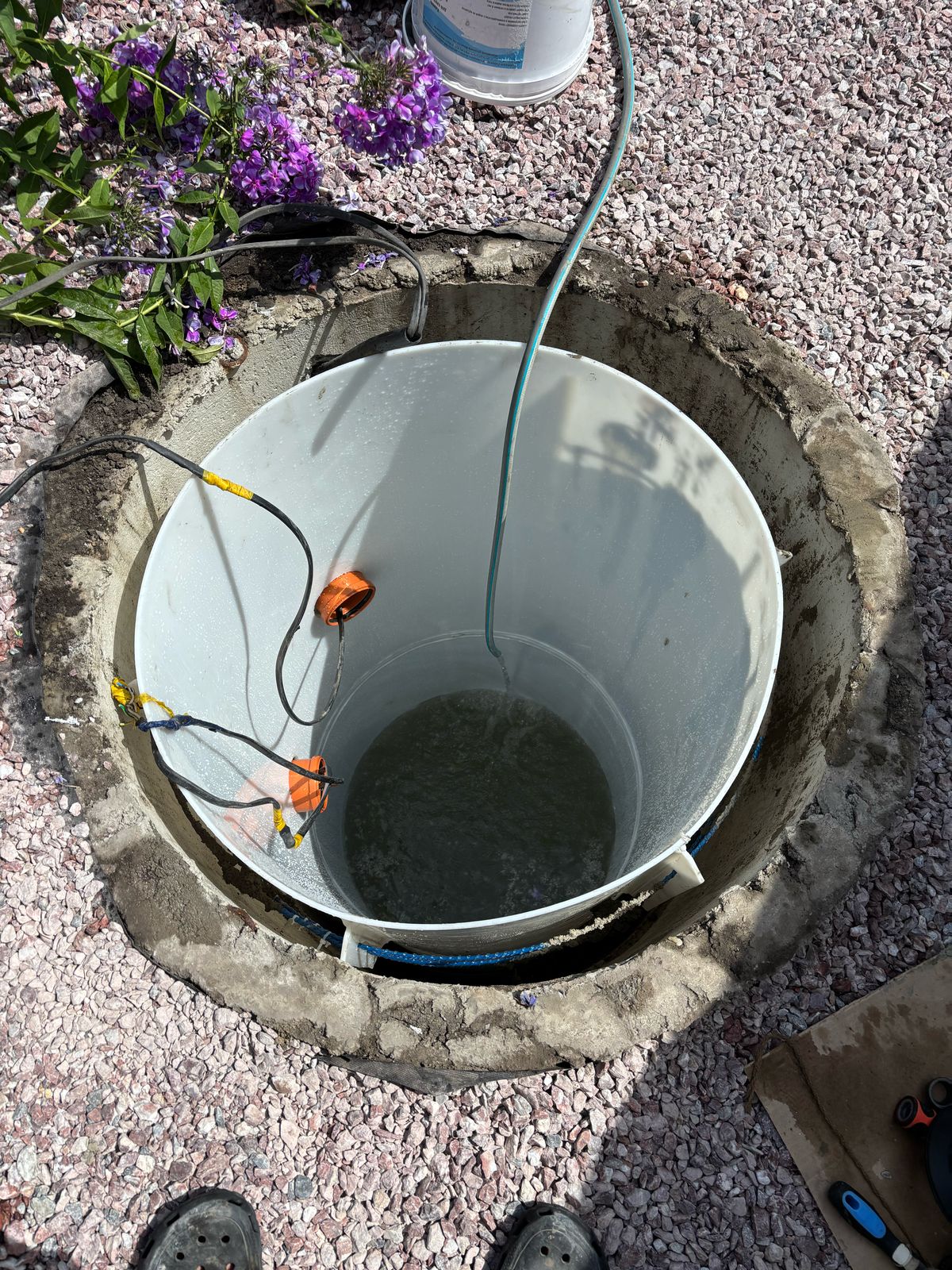

Санация готового колодца
Кольца сохраняются как наружная конструкция; внутрь устанавливается новый герметичный вкладыш.
Сохраняет полезную глубину
Типовая схема доводит верх вкладыша до верхнего кольца под ЖБИ-крышку и сохраняет полезную глубину колодца.
Герметичные вводы труб
Точки подключения задаются по проекту; для трубы 110 мм доступна отдельная уплотнительная манжета.
14 типовых сочетаний
Диаметр по кольцу.
Высота по глубине.
Перед заказом обязательно сверяем фактический просвет, глубину и состояние ЖБИ-колодца.
ТИПОРАЗМЕРØ 0,9 м
Для колец D1
Высота вкладыша
- 0,9 м
- 1,8 м
- 2,7 м
- 3,6 м
РАСШИРЕННАЯ ЛИНЕЙКА
ТИПОРАЗМЕРØ 1,4 м
Для колец D1,5
Высота вкладыша
- 0,9 м
- 1,8 м
- 2,7 м
- 3,6 м
- 4,5 м
- 5 м
ТИПОРАЗМЕРØ 1,9 м
Для колец D2
Высота вкладыша
- 0,9 м
- 1,8 м
- 2,7 м
- 3,6 м
Важно: типоразмер уточняют по замеру. Сообщите внутренний диаметр, полную глубину, число колец и отметки труб — проверим совместимость до заказа.
Конструкция изделия
Элементы корпуса формируют
герметичный внутренний контур

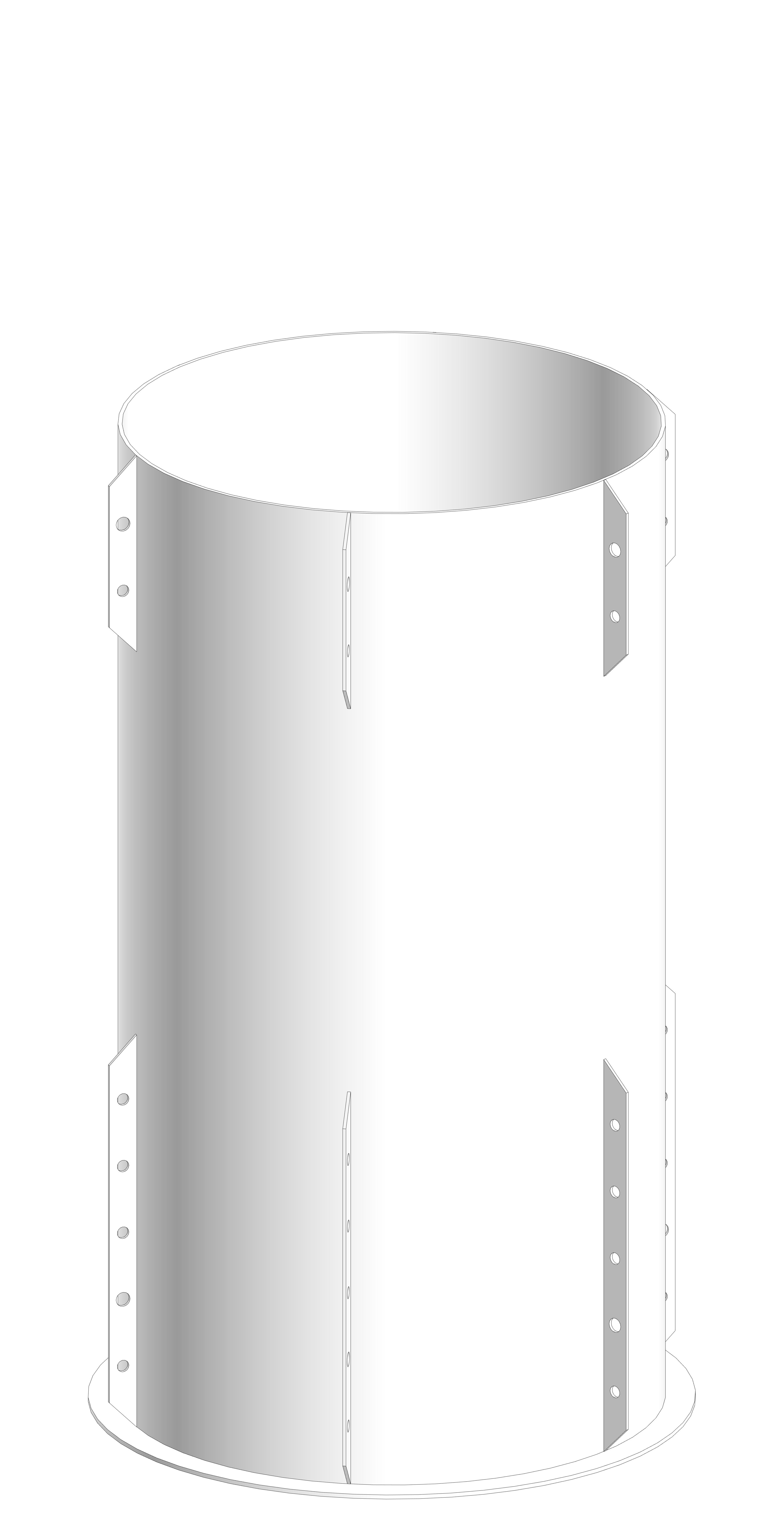

Изделие состоит из сварного цилиндрического корпуса с горизонтальными и вертикальными швами и частыми наружными шипами. Такая конструкция удерживает геометрию вкладыша при установке в колодец.
Сварной корпус
Герметичный контур из полиэтилена изготавливается под согласованный типоразмер.

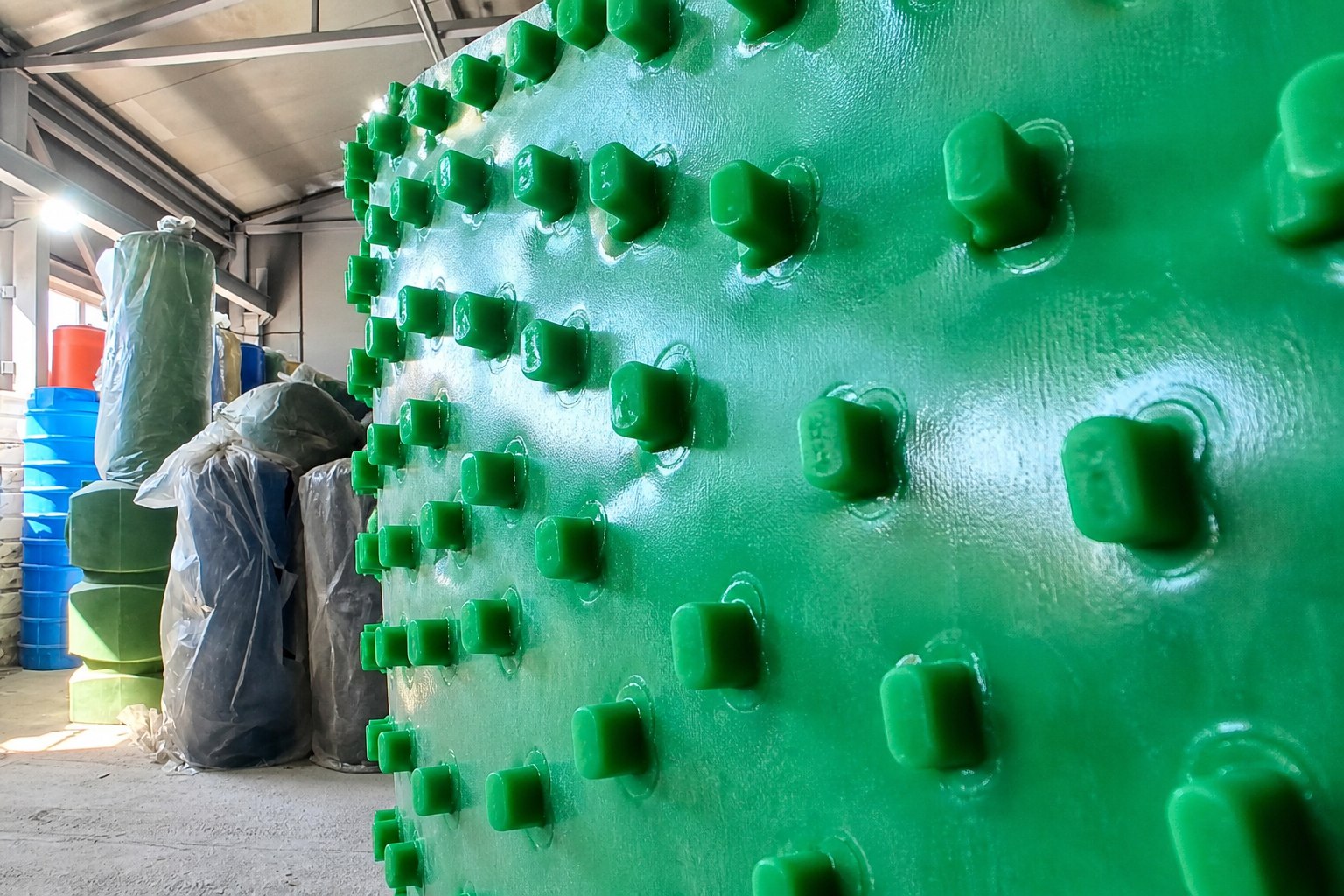

Шипованная поверхность
Частые наружные выступы покрывают внешнюю поверхность вкладыша.

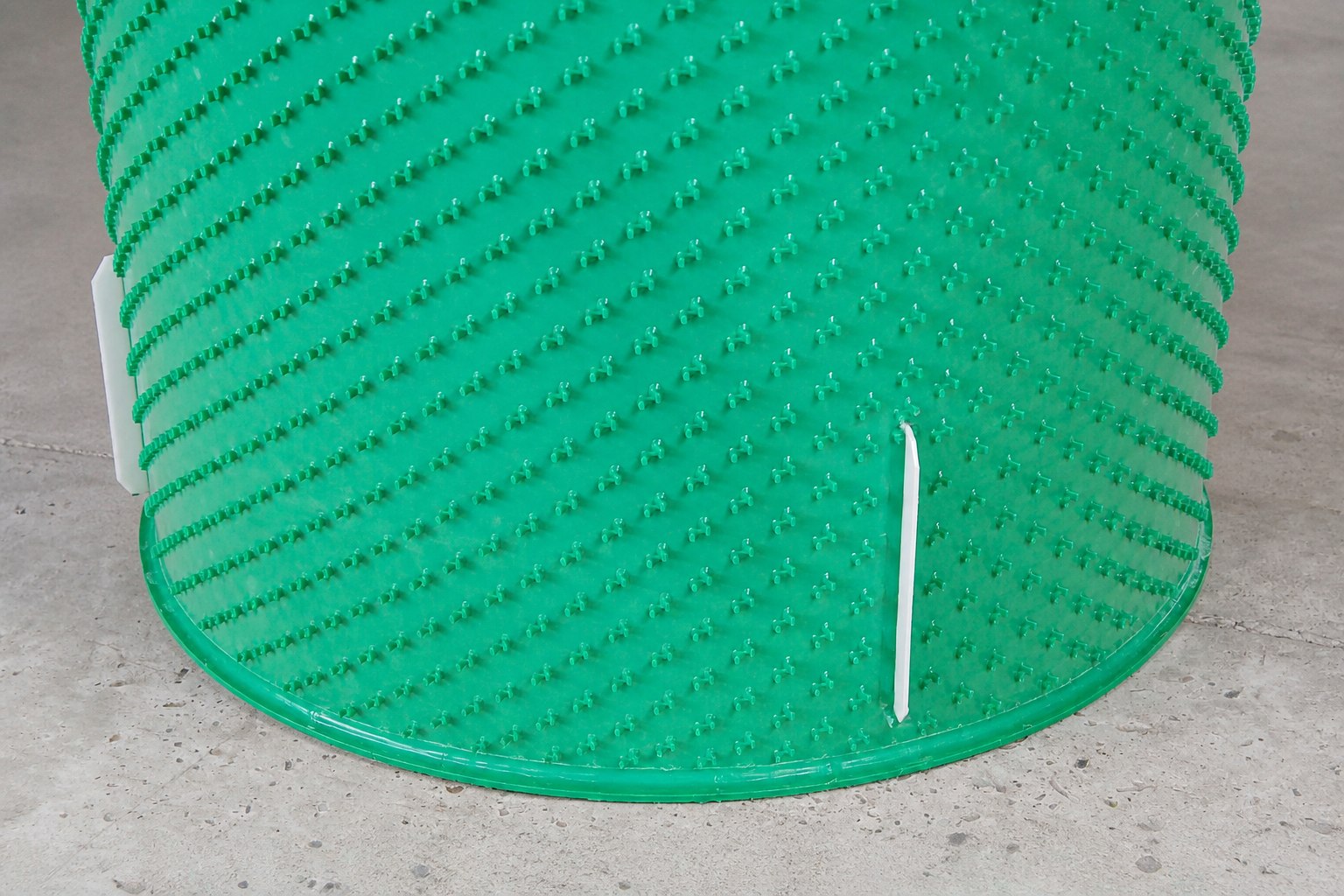

Нижний борт
Контур основания проверяют перед установкой.
Точки подключения
Расположение труб и герметичных муфт задают по привязке конкретного объекта.

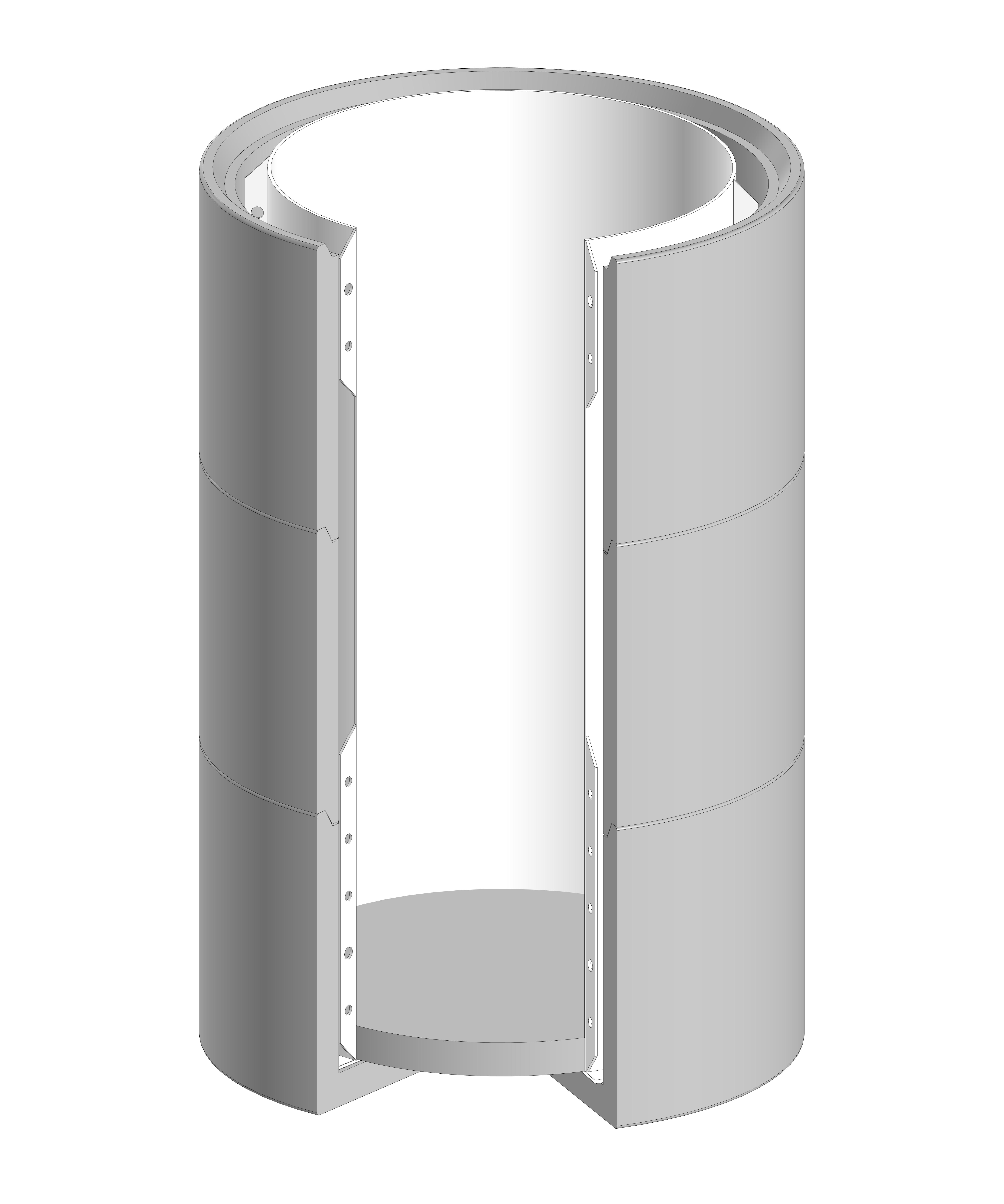

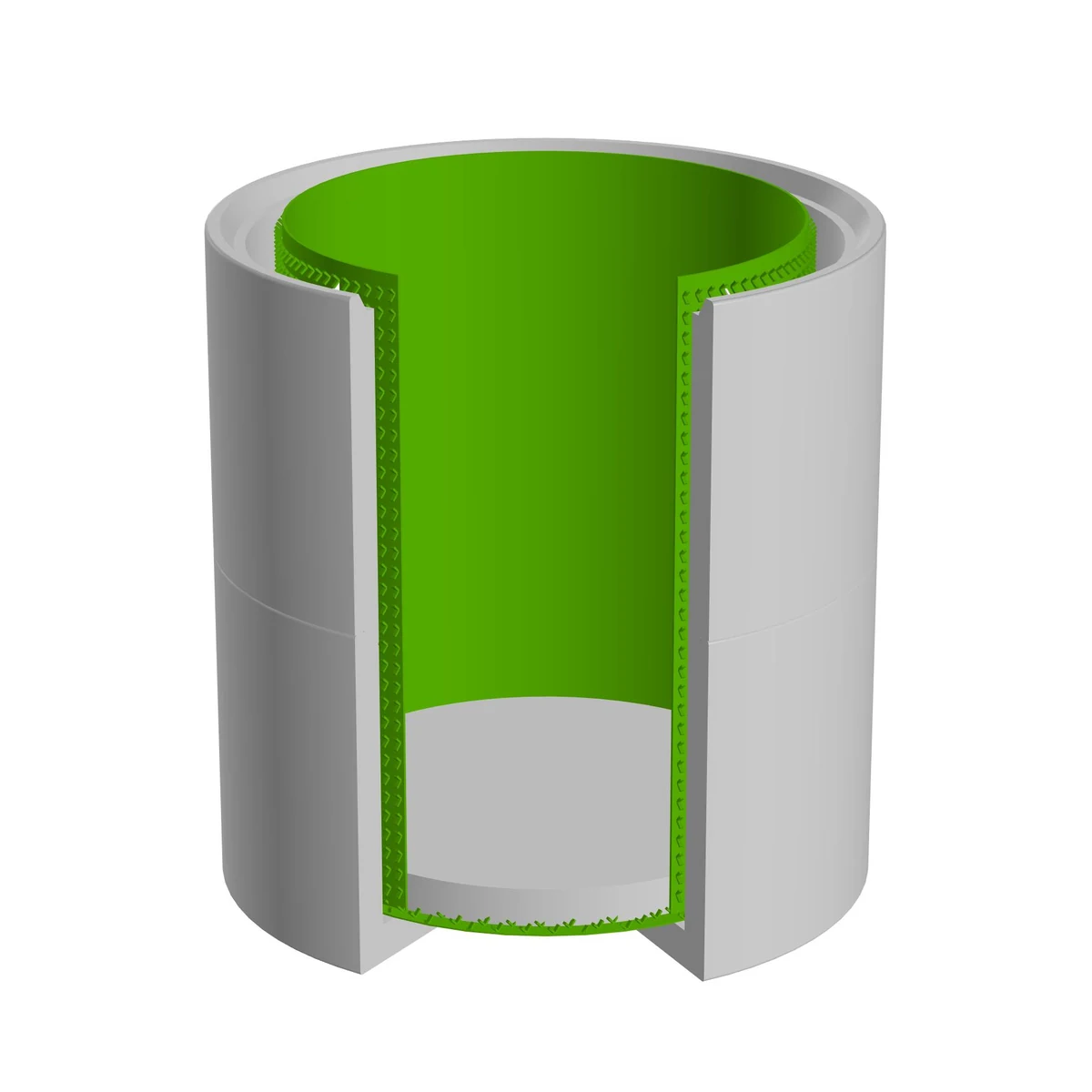

Схема установки
Монтаж в уже готовый колодец
Схема отображает примерный вид изделия. Условия для конкретного колодца должен оценить наш профильный специалист.

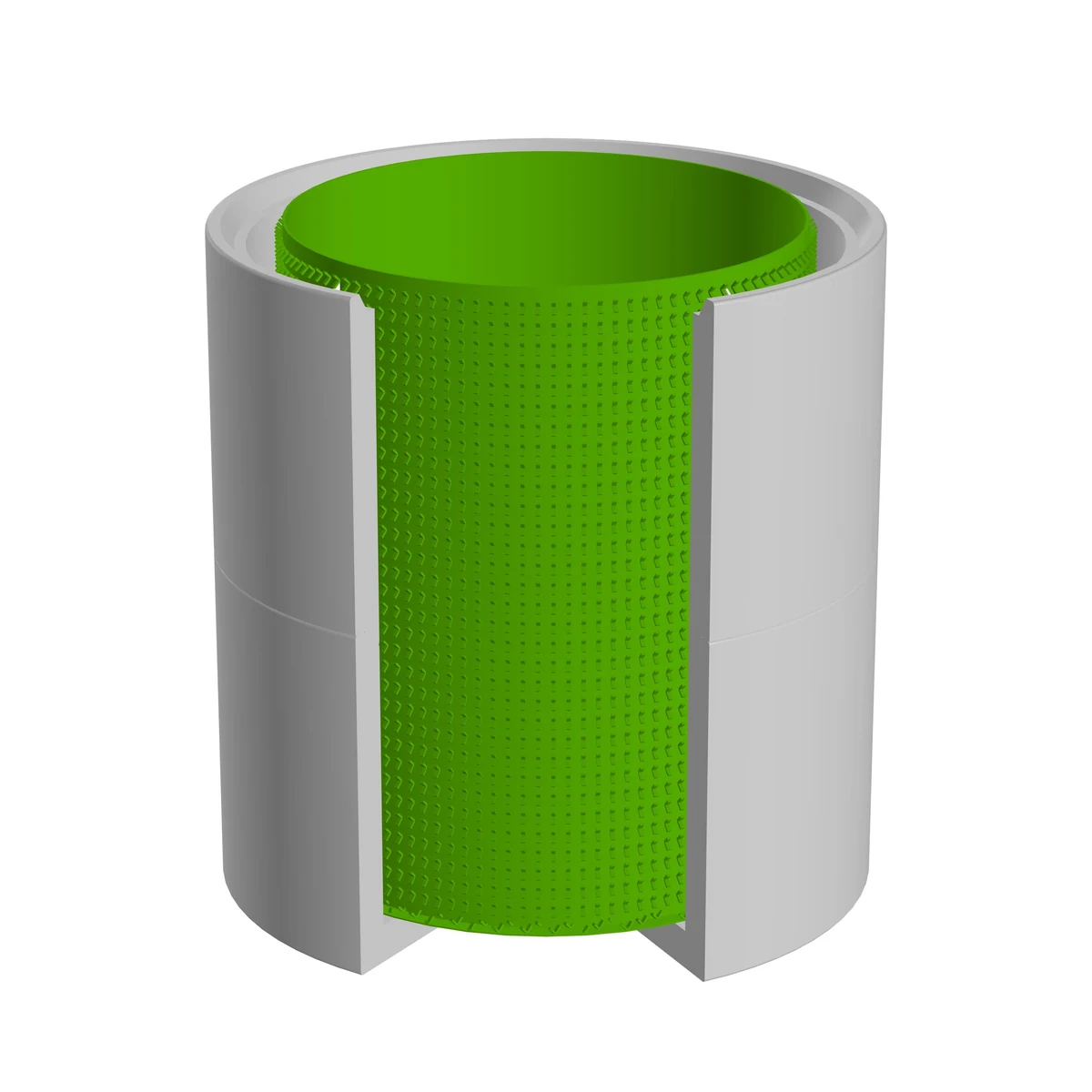

Серым показан существующий колодец, зеленым — герметичный полиэтиленовый контур.

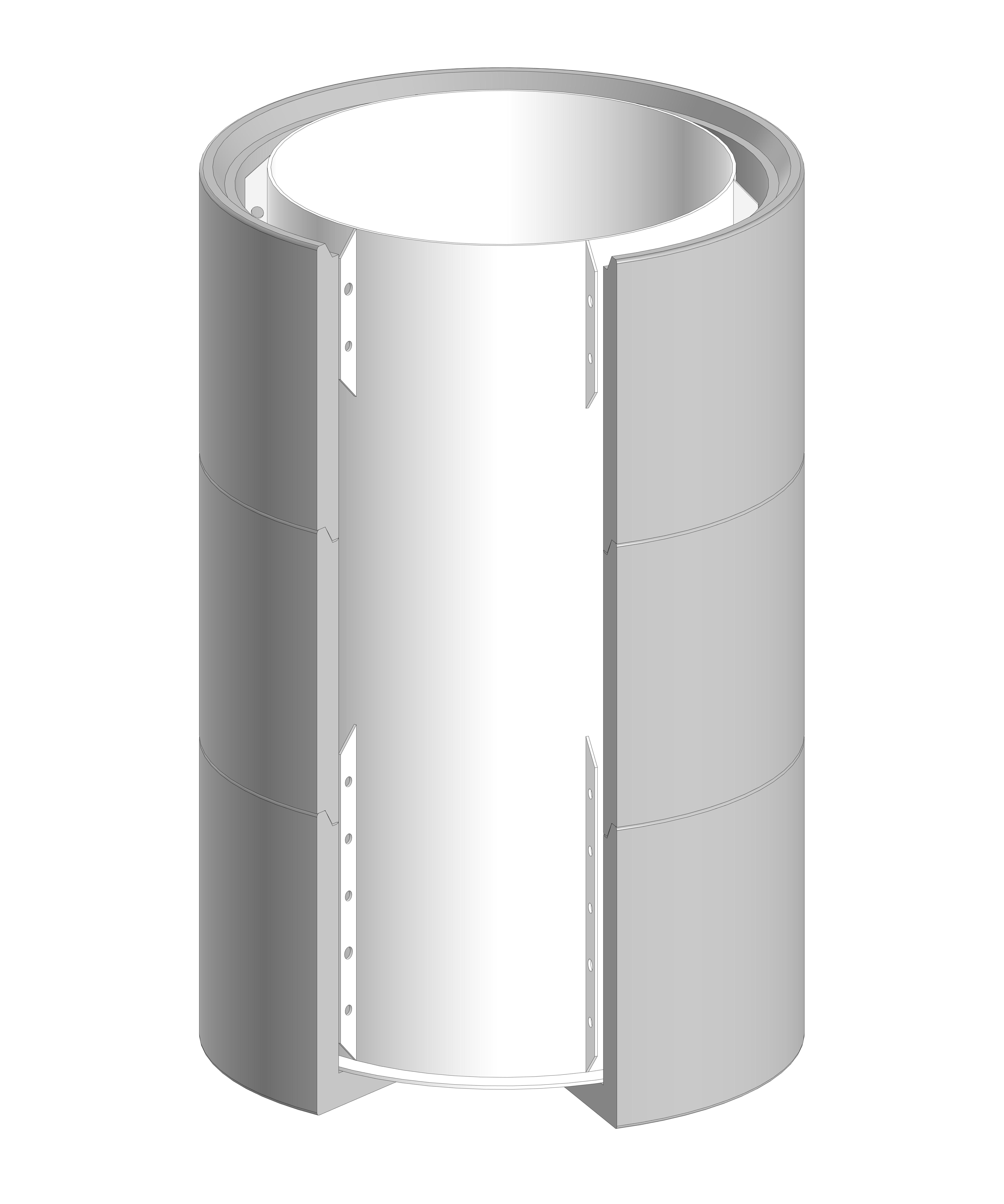

Разрез наглядно показывает посадку пластикового вкладыша по всей высоте колодца.
Схема показывает принцип размещения. Точный диаметр, высоту, зазоры и технологию работ определяют по замерам объекта и техническому паспорту.
- 01
Осмотр и замер
Проверяют геометрию, состояние дна и стенок, отметки труб и отсутствие острых выступов.
- 02
Подготовка основания
Паспорт предусматривает бетонное основание с армирующей сеткой.
- 03
Установка и вводы

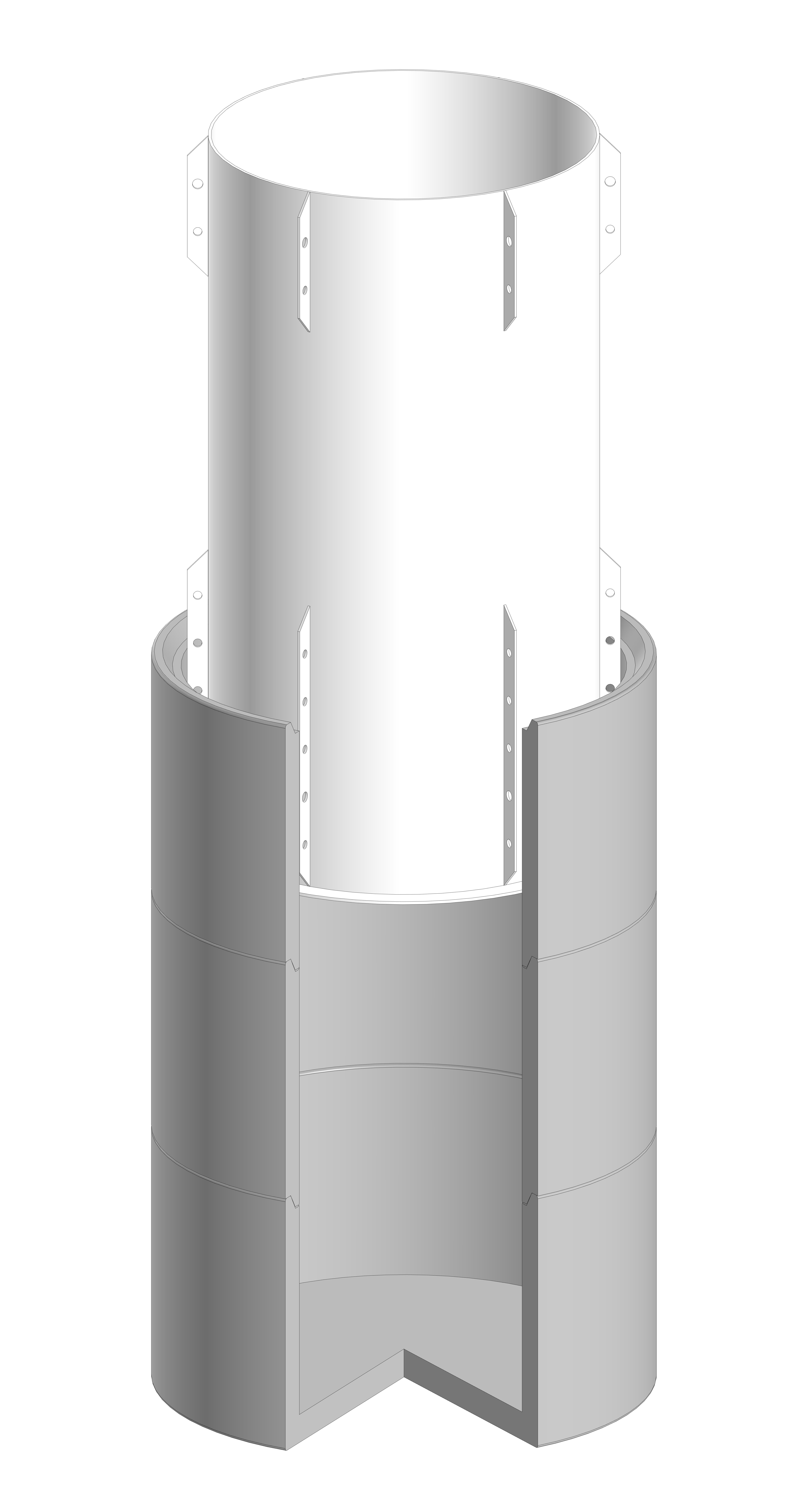

Вкладыш опускают грузоподъемной техникой, трубопроводы подключают через герметичные муфты.
- 04
Поэтапная фиксация

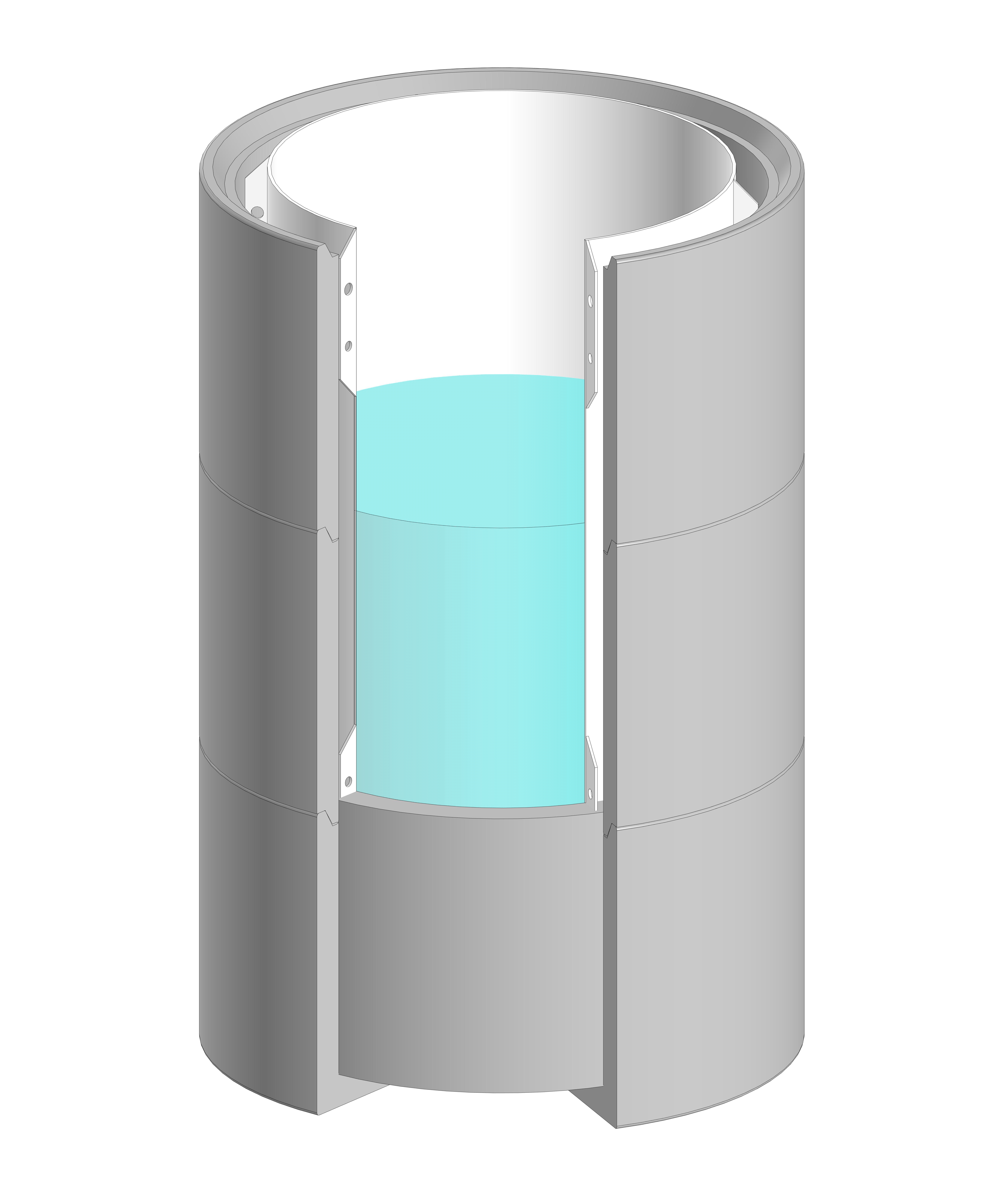

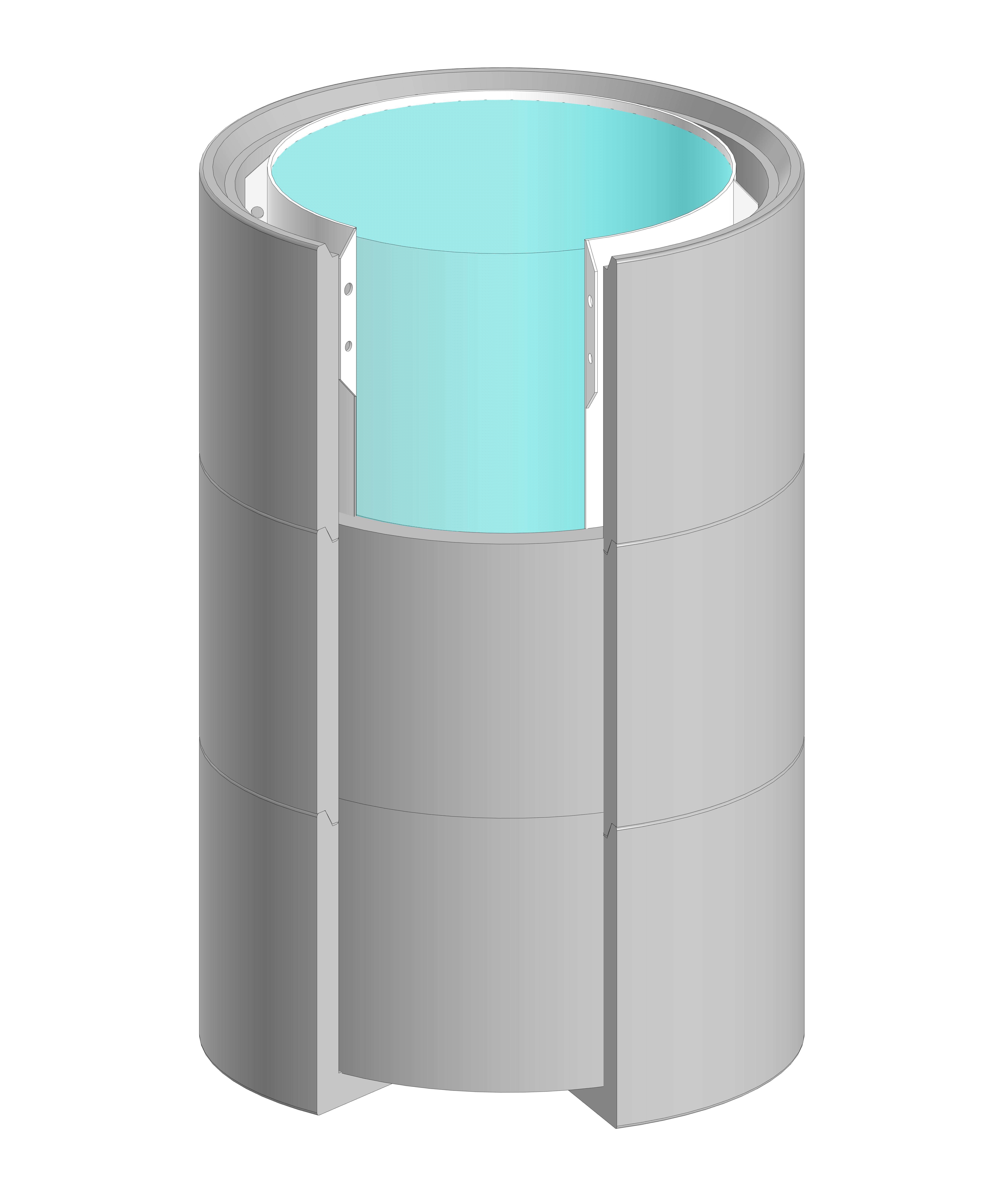

Воду внутри и бетон снаружи добавляют этапами с выдержкой, не допуская деформации корпуса.
- 05
Крышка и контроль
После завершения работ устанавливают ЖБИ-крышку с люком и проверяют готовую систему.
ТЕХНИЧЕСКИЙ ПАСПОРТМонтаж, безопасность, транспортировка и приемка
Скачать PDF ↓Выбор изделия зависит от стадии работ
Вкладыш для готового колодца
или футляр для нового
Полиэтиленовый вкладыш
Устанавливается внутрь существующих колец и формирует герметичный внутренний контур.
Подобрать вкладыш →Пластиковый футляр для ЖБИ
Наружная пластиковая оболочка рассматривается до сборки колец и защищает конструкцию со стороны грунта.
Смотреть футляры →Снято в цехе АЛСИД

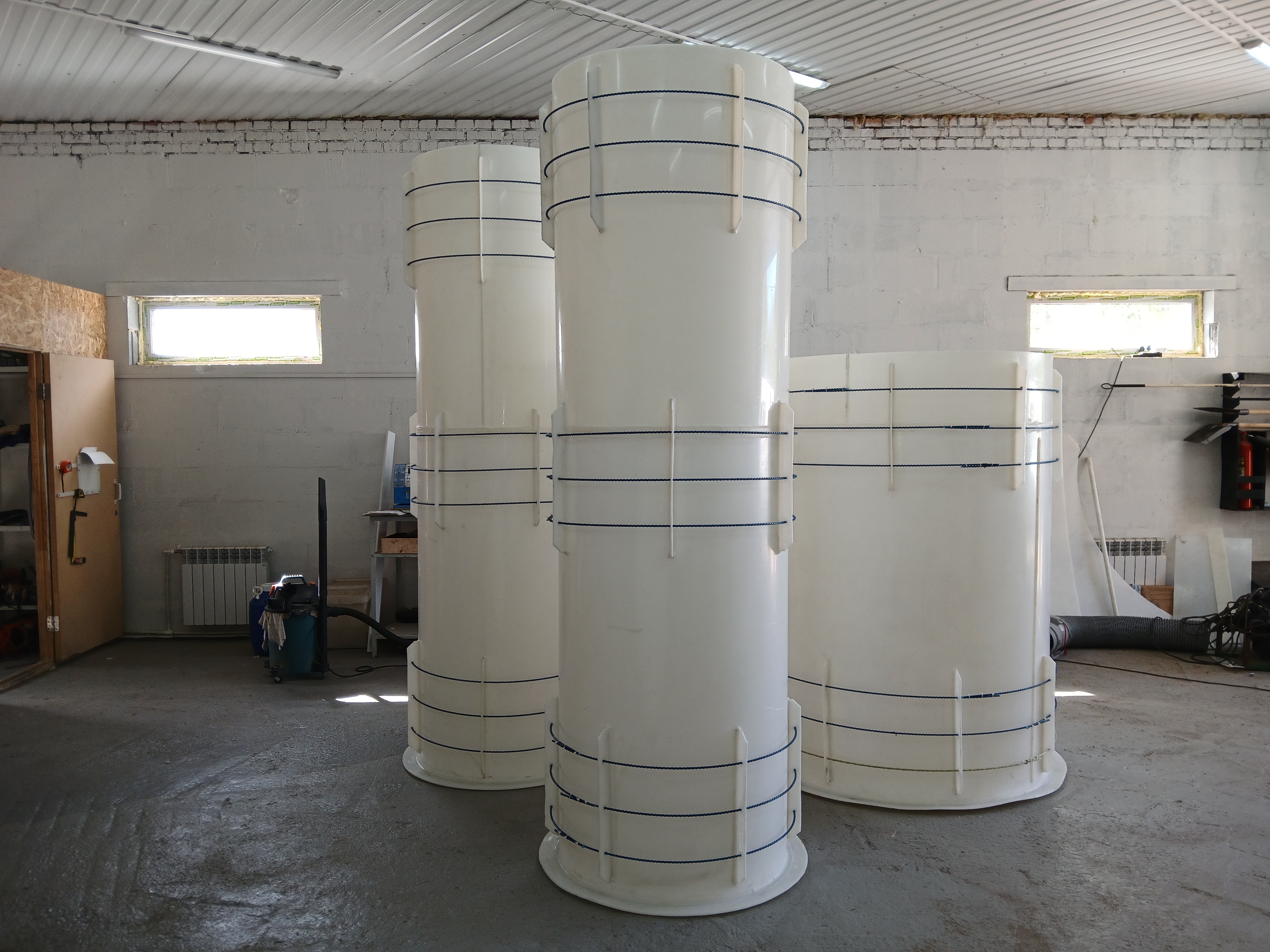

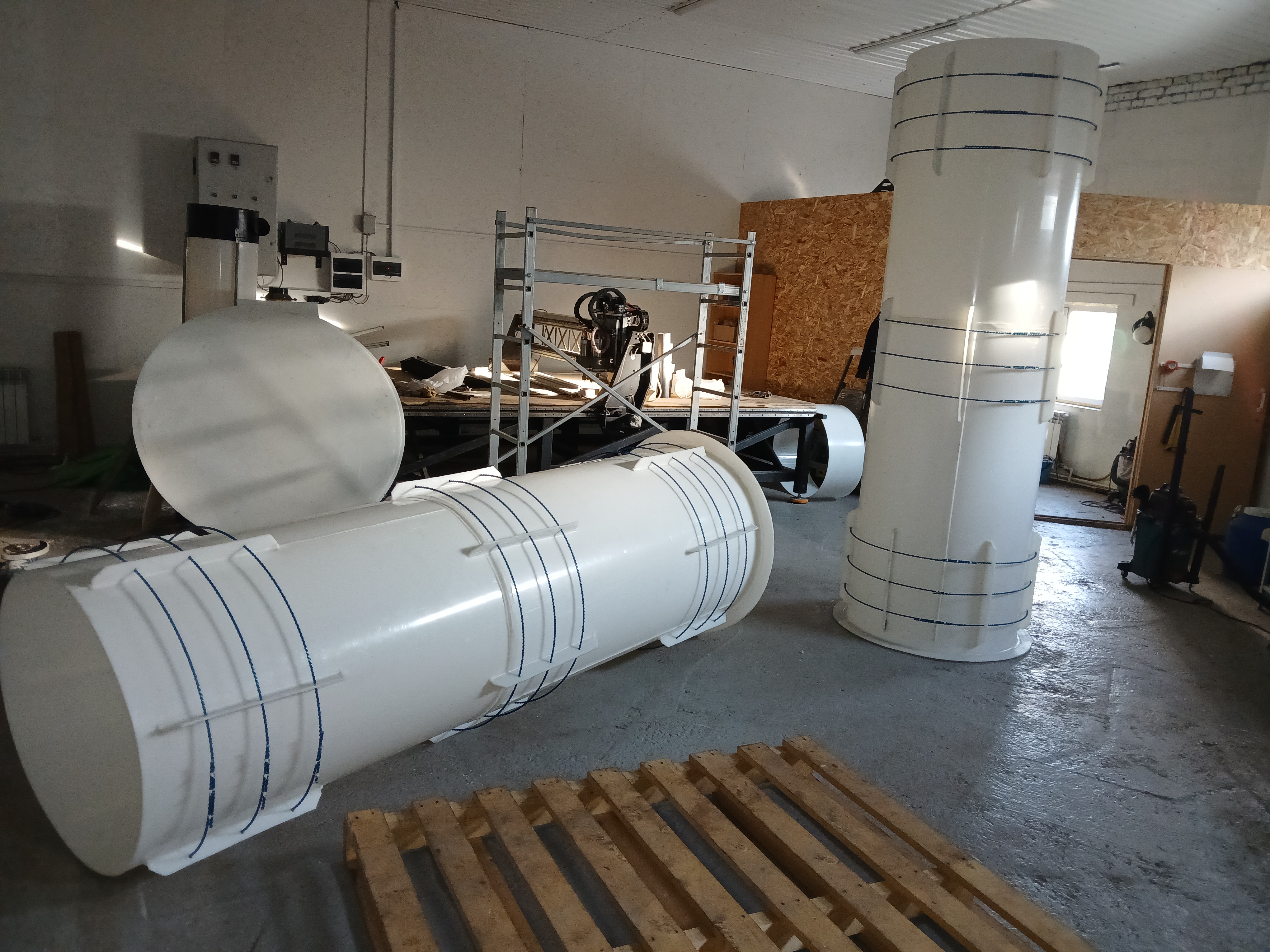

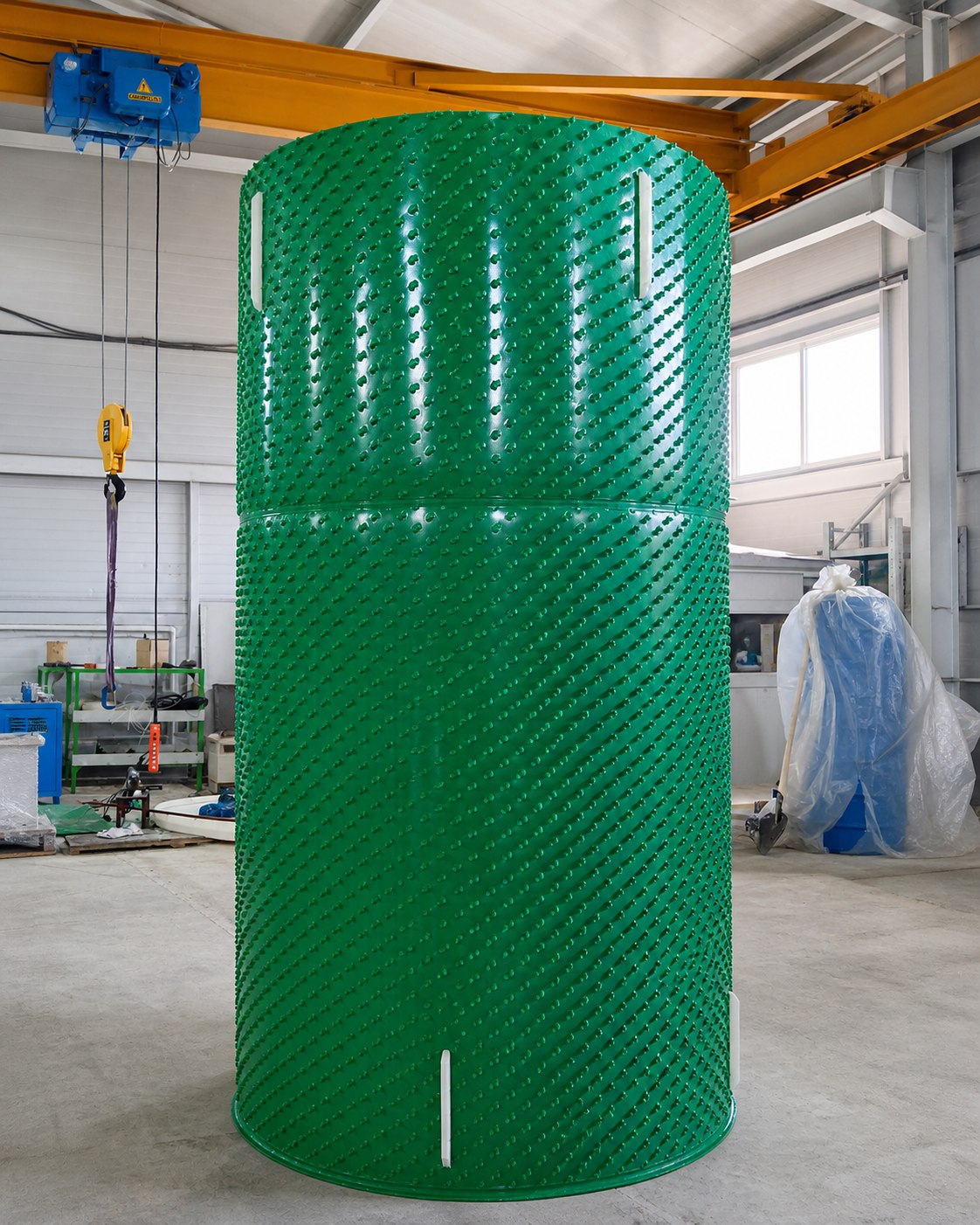

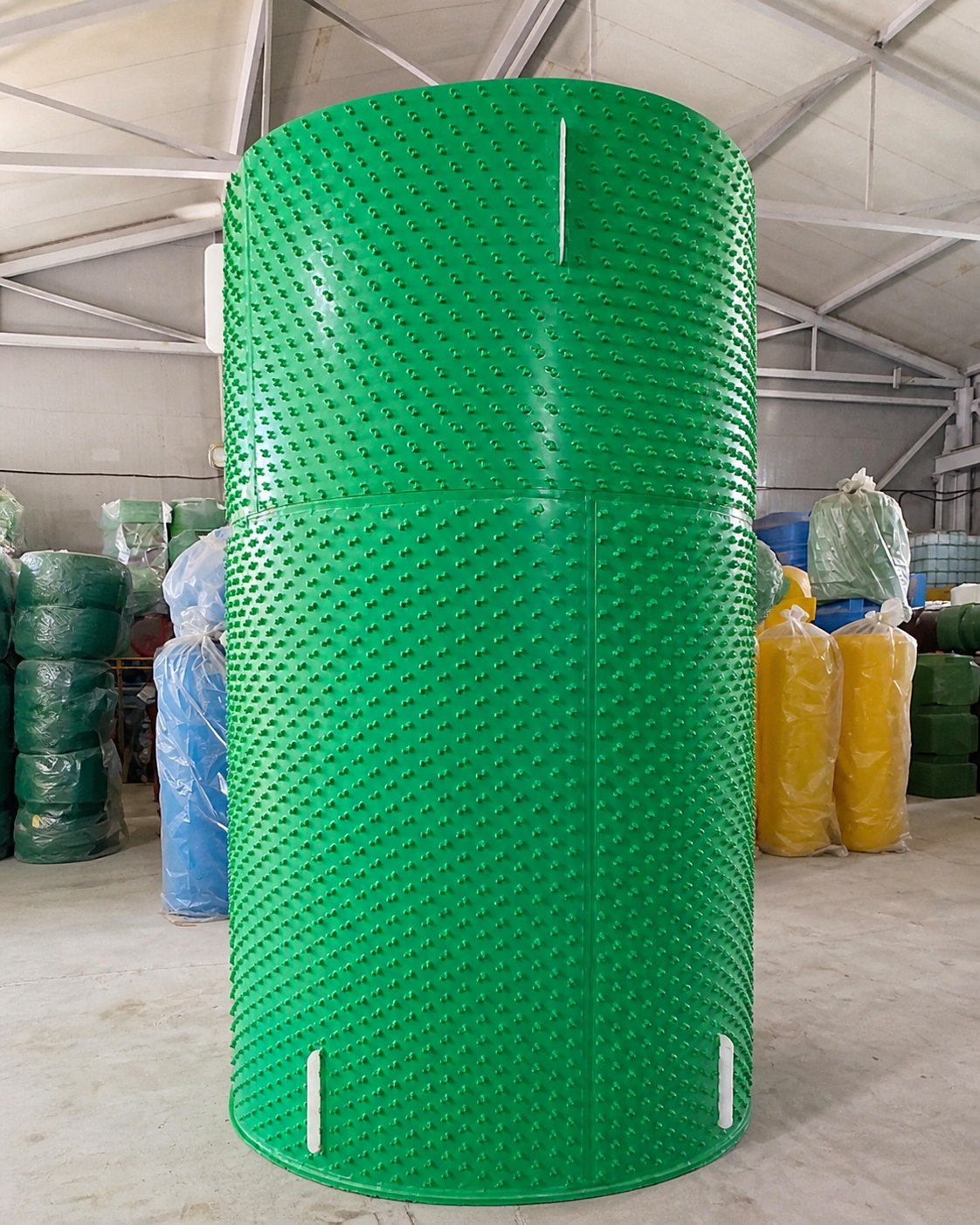

Шипованный вкладыш
на производстве
Пять обработанных производственных кадров: общий вид, поверхность, нижний борт и изделие перед отгрузкой.
Документы и логистика
Изготовим в Омске.
Подготовим к монтажу.
Отправим по России.
Стоимость и способ перевозки зависят от диаметра, высоты и адреса объекта. До заказа согласуем типоразмер и точки подключения, затем рассчитаем доставку.
Начнем с четырех параметров
Пришлите размеры.
Проверим типоразмер
Нужны внутренний диаметр и глубина колодца, количество колец, отметки труб и город доставки. Если все уже известно, оформите заказ по размерам в интернет-магазине.
- диаметр и общая глубина
- тип и количество ЖБИ-колец
- диаметр и высота вводов труб
- город и условия подъезда
Отвечаем до заказа
Частые вопросы
Размеры колодцев расходятся с номинальными. Для подбора пришлите замеры и фото.
Для чего нужен пластиковый вкладыш в ЖБИ-колодец?
Вкладыш создает внутри колодца герметичный полиэтиленовый контур и применяется для санации уже собранных колодцев из ЖБИ-колец. Он отделяет стоки от бетонных стенок и грунтовых вод.
Какие размеры вкладышей выпускает АЛСИД?
В опубликованном прайс-листе указаны типовые диаметры 0,9, 1,4 и 1,9 м. Основные высоты — 0,9, 1,8, 2,7 и 3,6 м; для диаметра 1,4 м также указаны высоты 4,5 и 5 м. Совместимость с конкретным колодцем необходимо подтвердить по фактическим замерам.
Как подобрать вкладыш по ЖБИ-кольцам?
Сообщите внутренний диаметр и глубину готового колодца, количество и тип колец, расположение входящей и выходящей труб, а также уровень грунтовых вод. Размер согласовывается до изготовления и монтажа.
Как герметизируют ввод канализационной трубы?
Трубопроводы подключают через герметичные муфты по проекту привязки. Уплотнительная манжета диаметром 110 мм указана в опубликованном прайс-листе; актуальную комплектацию нужно подтвердить перед заказом.
Можно ли просто опустить вкладыш в колодец?
Нет. Технический паспорт предусматривает подготовку основания, установку грузоподъемной техникой, подключение труб и поэтапное заполнение пространства между вкладышем и ЖБИ-стенкой. Работы должна выполнять специализированная монтажная бригада под контролем технического специалиста.
Что выбрать для нового колодца: вкладыш или пластиковый футляр?
Вкладыш рассчитан прежде всего на герметизацию уже смонтированного колодца из ЖБИ-колец. При новом строительстве стоит рассмотреть пластиковый футляр для ЖБИ — он защищает конструкцию снаружи и может сократить объем монтажных операций.
Где посмотреть цену и заказать доставку?
Типоразмеры представлены в опубликованном прайс-листе, а актуальные условия можно уточнить через заявку на изделие по размерам. Производство находится в Омске, доставка в другие регионы России рассчитывается по габаритам изделия и адресу объекта.
